Где и как устанавливать обратный клапан в системе водоснабжения со скважиной и насосной станцией

При проектировании автономного водоснабжения один из самых частых вопросов — где ставить обратный клапан для воды, сколько их должно быть и можно ли обойтись без этого элемента. Ошибка в выборе места установки приводит к потере столба воды, частым запускам насоса и преждевременному износу оборудования. Ниже разберёмся, как устроен клапан, какие варианты монтажа существуют для скважинного насоса, колодца и насосной станции, а также приведём типовые схемы подключения.

Назначение и принцип работы обратного клапана

Обратный клапан в системе водоснабжения частного дома выполняет одну базовую задачу: пропускает воду только в одном направлении и перекрывает путь при попытке обратного движения. Внутри корпуса находится запирающий элемент (шарик, тарелка или лепесток) и пружина. При работе насоса давление открывает проход, а как только насос останавливается и давление падает, пружина прижимает запорный орган к седлу и не даёт воде уйти обратно в скважину или колодец.

Без такого клапана скважинный насос после остановки каждый раз «теряет» столб воды, насосная станция захватывает воздух, и запуск превращается в мучение. Именно поэтому в современных установках обратный клапан для насоса считается таким же обязательным элементом, как и гидроаккумулятор. Для автономных систем водоснабжения часто применяются погружные насосы Fancy, рассчитанные на стабильную работу со скважинами и колодцами.

Встроенный и выносной обратный клапан

Часть погружных агрегатов уже оснащены встроенным обратным клапаном в насосе. Это касается многих моделей глубинных насосов и оборудования для абиссинских скважин. В документации производитель отдельно указывает наличие клапана на выходе агрегата.

Если встроенного узла нет или он вызывает сомнения, монтируют выносной обратный клапан для воды для насоса. Его устанавливают в трубу с помощью резьбовых или компрессионных соединений. В некоторых случаях используют донный клапан для насоса с сетчатым фильтром, который удерживает воду в трубе и одновременно защищает систему от крупного мусора.

Какой обратный клапан выбрать

При выборе обратного клапана учитывают не только материал корпуса, но и рабочее давление, температуру воды, диаметр трубопровода и рекомендации производителя насоса. Для большинства бытовых систем водоснабжения оптимальным выбором считается латунный пружинный клапан, сочетающий надежность, долговечность и простоту обслуживания.

Латунный обратный клапан прочнее пластика и подходит для насосной станции. Нержавеющий корпус выбирают при высокой влажности и минерализации воды. Перед покупкой проверяют рабочее давление, температуру и разрешенное положение.

Где ставить обратный клапан на скважинном и погружном насосе

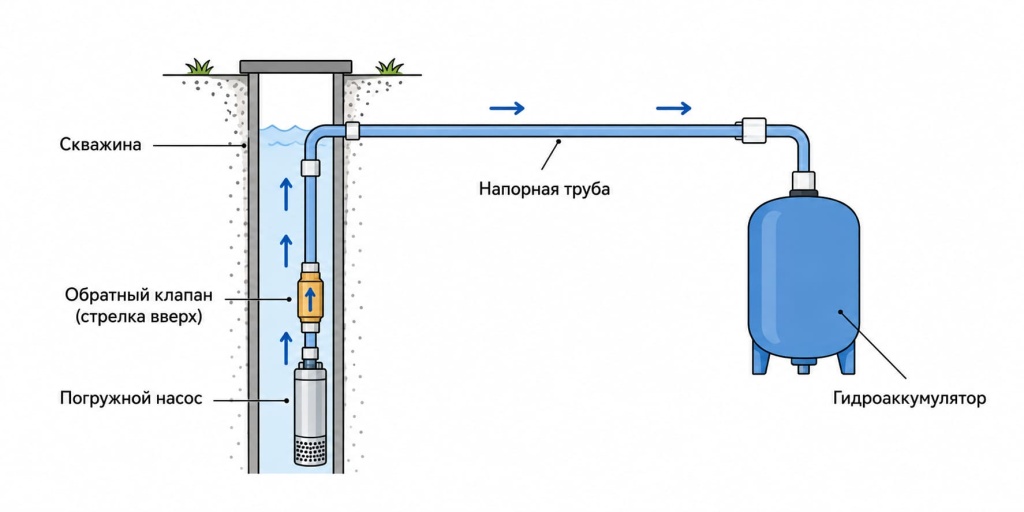

Базовая рекомендация — размещать клапан как можно ближе к выходу насоса. Для глубинного агрегата это означает установку непосредственно на его напорном патрубке. Так вода удерживается от самого нижнего участка подъёмной трубы до гидроаккумулятора.

При длинных трассах допускается установка дополнительного обратного клапана наверху скважины, в кессоне или в доме, но при этом учитывают потери давления и усложнение обслуживания. Обычно достаточно одного надёжного клапана внизу, а второй используется только при особых схемах с большой высотой подъёма или несколькими контурами. В системах с большой высотой подъёма воды нередко используются многоступенчатые насосы Fancy, обеспечивающие стабильный напор в магистрали.

Расстояние от насоса до обратного клапана должно быть минимальным. Чем ближе он установлен к выходу, тем меньше шанс завоздушивания и тем стабильнее удерживается столб воды. Если по каким-то причинам клапан пришлось смонтировать выше (например, на головке скважины или в колодце), важно обеспечить герметичность соединений по всей длине трубы.

Как подобрать размер клапана

Размер обратного клапана определяют по DN и проходному сечению трубы. Зауженный узел повышает скорость воды, увеличивает сопротивление и уменьшает подачу. Слишком крупная модель требует переходников и может нестабильно закрываться при малом расходе. Диаметр должен соответствовать трубе и патрубку насоса.

Где устанавливают обратный клапан

Установка обратного клапана в колодце и на выходе из скважины

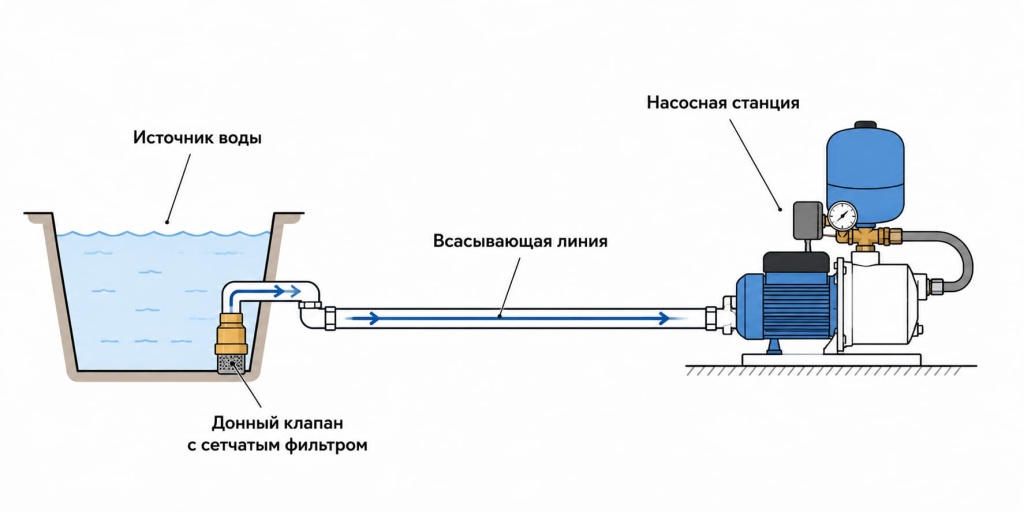

В системах с поверхностными насосами и колодцами часто применяют клапан на конце всасывающей трубы, опущенной в воду. Это так называемый донный вариант, который комбинирует обратный клапан и фильтр грубой очистки. Он удерживает столб воды и не даёт мусору попасть в рабочее колесо насоса.

Если используется погружной насос в колодце, клапан ставят на выходе агрегата или в верхней части шахты. В последнем случае желательно, чтобы участок от насоса до клапана всё равно оставался заполненным и не мог подсасывать воздух. При монтаже в колодце следят за тем, чтобы устройство не касалось стенок и было защищено от ударов при опускании оборудования.

Обратный клапан и насосная станция со скважины

Для поверхностной насосной станции, работающей со скважиной, применяется своя схема установки. На всасывающей линии, идущей от оголовка или кессона к станции, монтируют обратный клапан для воды для насоса скважины. При этом:

• клапан размещают перед входом в насос, но как можно ближе к уровню воды;
• при вертикальном участке в шахте оборудование стараются расположить ниже точки промерзания;
• на входе станции иногда дополнительно ставят второй клапан, если трасса очень длинная.

Многие бытовые насосные станции имеют встроенный обратный клапан на входе. При подборе оборудования для автономного водоснабжения также стоит учитывать характеристики насосов FANCY и совместимость элементов системы между собой. В таком случае внешний элемент на всасывающей линии требуется только тогда, когда часть магистрали может опорожняться или есть риск подсоса воздуха. Чтобы понять, есть ли клапан в самой станции, достаточно заглянуть в паспорт оборудования или снять всасывающий патрубок и найти запорный узел в его корпусе.

До или после насоса: как выбрать место

Вопрос, ставить ли обратный клапан до насоса или после, возникает чаще всего при подключении поверхностных устройств. Универсальное правило простое:

• на всасывании клапан сохраняет столб воды перед насосом и облегчает запуск;
• на нагнетательной линии он удерживает давление в гидроаккумуляторе и предотвращает слив воды назад через насос.

В автономных системах обычно используют оба эффекта, но реализуют их одним устройством, расположенным либо на всасывающей трубе поверхностного насоса, либо непосредственно на выходе погружного агрегата. В многоступенчатых схемах с несколькими насосами обратную арматуру могут добавлять на каждом контуре, чтобы потоки не перетекали через остановленные агрегаты.

Пошаговая установка обратного клапана

1. Отключить насос.

2. Перекрыть воду и сбросить давление.

3. Очистить резьбу.

4. Сверить стрелку с потоком.

5. Установить клапан в разрешенном положении.

6. Загерметизировать соединения без перетяжки.

7. Заполнить систему и включить насос.

8. Проверить удержание давления.

Сколько обратных клапанов нужно на скважину

Для стандартного частного дома со скважинным насосом достаточно одного клапана на выходе насоса. Если подъёмная магистраль длинная, допускается установка дополнительного узла вверху, но это делается после расчёта и с учётом потерь давления.

Два обратных клапана подряд без необходимости создавать лишнее сопротивление потоку не стоит. Они оправданы, когда:

• используется насос с собственным встроенным клапаном, а выше необходим сервисопригодный прибор для быстрой замены;
• есть ответвления, где при остановке насоса давление нужно сохранить только в части сети;
• требуется защита от перетока между несколькими насосными станциями или линиями.

При монтаже нескольких клапанов важно, чтобы каждый был установлен в правильном направлении, а отстойники и фильтры не забивались мусором.

Когда нужен второй клапан

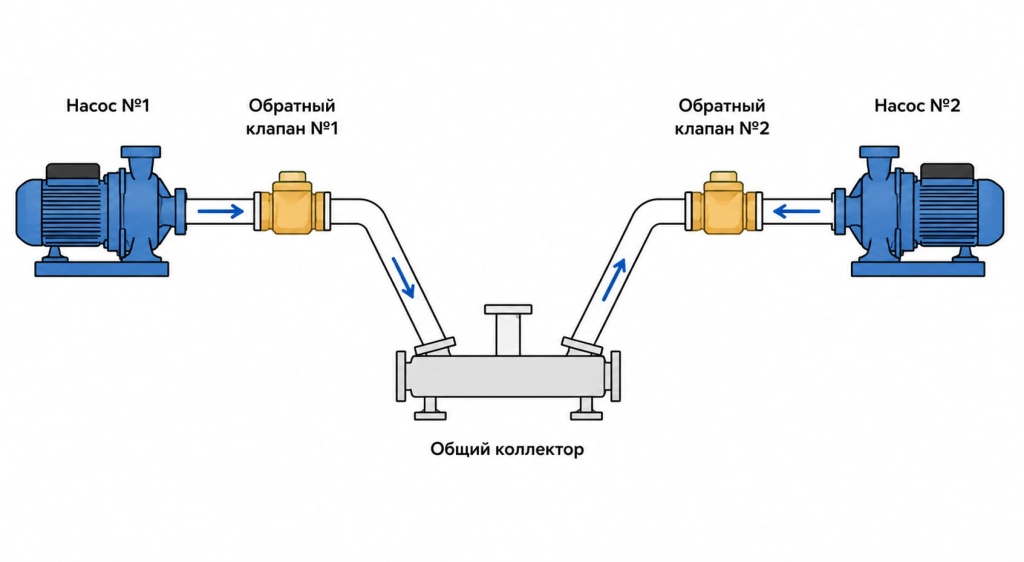

Второй обратный клапан устанавливают только в тех случаях, когда этого требует схема водоснабжения. Например, при использовании двух насосных станций, резервного насоса, нескольких независимых контуров или для предотвращения перетока воды между линиями. В большинстве бытовых систем со скважиной или колодцем достаточно одного качественного обратного клапана, установленного в правильном месте.

Место установки в системе водоснабжения частного дома

Обратный клапан в системе водоснабжения частного дома обычно располагают:

• на выходе погружного насоса или на конце всасывающей трубы поверхностного насоса;
• на входе в гидроаккумулятор или перед коллектором, если требуется локальная защита;
• в квартирной разводке — после счётчика или перед бойлером, чтобы потоки не уходили в обратную сторону.

При этом устройство должно находиться в доступном месте: его иногда приходится разбирать для очистки или замены пружины. Клапан, установленный глубоко в стене без ревизионного люка, или замурованный в бетон, со временем создаст серьёзные проблемы при обслуживании.

Правила монтажа обратного клапана

Чтобы устройство работало корректно и не вызывало лишних потерь давления, придерживаются нескольких простых правил:

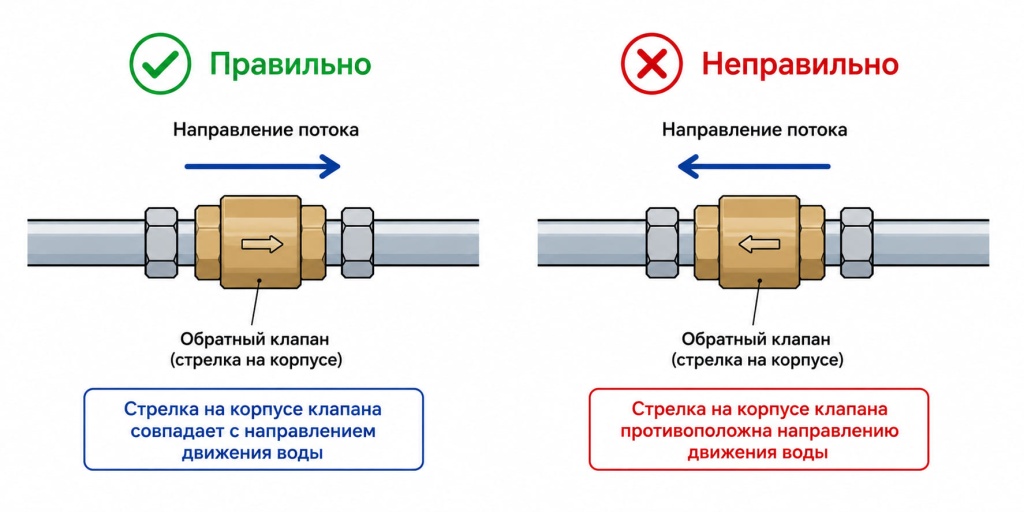

• стрелка на корпусе всегда указывает направление движения воды к дому;
• при установке на горизонтальном участке клапан должен находиться в положении, рекомендованном заводом; некоторые модели рассчитаны только на вертикальный монтаж;
• перед клапаном желательно предусмотреть фильтр грубой очистки, особенно если вода содержит песок;
• при резьбовом подключении используют качественный уплотнитель и не перетягивают корпус, чтобы не деформировать седло;
• при монтаже в скважине или колодце клапан не должен касаться стенок и быть подвержен ударам при опускании насоса.

После установки систему заполняют водой и проверяют, удерживает ли клапан столб: для этого насос временно отключают и наблюдают за показаниями манометра. Если давление быстро падает, ищут утечки или проверяют работу запорного узла.

Ошибки монтажа

Ошибка	Последствие
Перепутано направление	Вода не проходит
Неверное положение корпуса	Механизм заедает
Малый диаметр	Снижается расход
Нет доступа	Сложная очистка и замена
Два клапана без причины	Растет сопротивление

Замена и обслуживание клапана в скважине

Со временем пружина и запорный элемент изнашиваются, и скважинный насос начинает терять давление. Признаки — частые включения станции при том же расходе, самопроизвольное опорожнение системы, появление воздуха в кранах. В этом случае клапан меняют.

Для замены оборудования, установленного в скважине, насосную колонну полностью извлекают на поверхность, отсоединяют старый узел, проверяют состояние резьб, при необходимости ставят новый фильтр и монтируют свежий клапан. Перед обратной установкой желательно промыть трубу и убедиться, что новый узел надёжно держит воду.

Как понять, что обратный клапан неисправен

Неисправность обратного клапана обычно развивается постепенно. Насос начинает чаще запускаться, стрелка манометра после остановки опускается, вода поступает с задержкой. У погружного агрегата часть столба возвращается в скважину, у поверхностной станции всасывающая линия теряет заполнение и в кранах появляется воздух.

Проверку обратного клапана проводят при закрытых кранах. Если давление продолжает снижаться, сначала исключают течи, повреждение гидроаккумулятора и негерметичные соединения.

Дополнительные элементы безопасности

Отдельно стоит упомянуть, что помимо обратных клапанов для скважинного насоса полезно предусмотреть УЗО и заземление. Эти устройства не связаны с гидравликой, но повышают электрическую безопасность. Они особенно актуальны, когда насос погружён в воду на большую глубину и подключен длинным подземным кабелем.

Выводы

Правильное расположение обратного клапана — залог стабильной работы всей системы водоснабжения. В большинстве частных домов достаточно одного качественного узла, установленного на выходе погружного насоса или на конце всасывающей линии поверхностного агрегата. При сложных схемах допускается применение дополнительных клапанов, но каждое такое решение должно быть обосновано. Соблюдение простых правил монтажа, корректный выбор места и регулярное обслуживание позволяют надолго забыть о проблемах со сливом воды, завоздушиванием и частыми запусками насосного оборудования.
