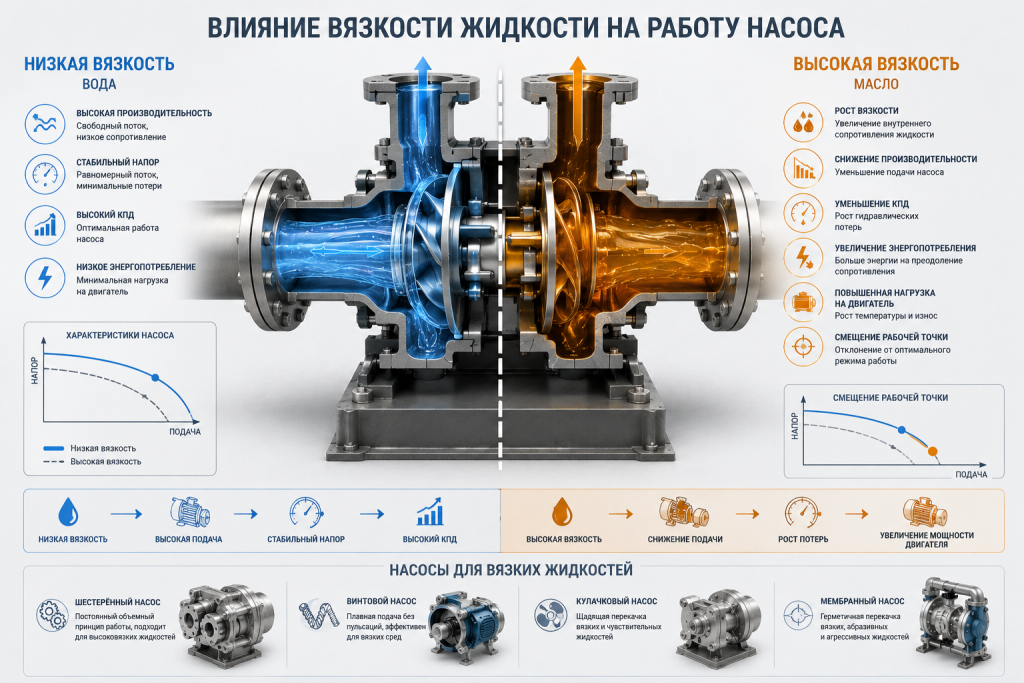

Как влияет вязкость жидкости на работу насоса

Вязкость жидкости сразу меняет расчет насоса. Паспортные кривые насосов чаще всего строятся по воде. Это удобная базовая жидкость с низкой вязкостью и понятным поведением в проточной части. Но в промышленности насос редко работает только с водой. В линиях встречаются масла, эмульсии, нефтепродукты, гликолевые смеси, смазочные материалы, реагенты, технические растворы. Для каждой такой среды расчет нужно проверять отдельно.

Влияние вязкости на работу насоса особенно критично для центробежных моделей. Они хорошо работают с маловязкими жидкостями, но чувствительны к росту внутреннего трения. Чем гуще среда, тем хуже она ускоряется в рабочем колесе и тем больше энергии теряется внутри корпуса и трубопровода.

Вязкость нельзя рассматривать отдельно от температуры, плотности и схемы трубопровода. Одна и та же жидкость при разных температурах может давать совершенно разную нагрузку на насос. Особенно это заметно на маслах, мазуте, смазочных составах и вязких технических жидкостях. Поэтому при подборе важны не усредненные данные, а фактические условия работы.

Что такое вязкость жидкости

Вязкость жидкости – это сопротивление течению. В техническом смысле – сопротивление внутреннему сдвигу слоев жидкости. Чем выше этот показатель, тем больше усилие требуется, чтобы переместить среду через трубу, рабочее колесо, фильтр, клапан или теплообменник.

Вода имеет низкую вязкость, поэтому легко проходит через проточную часть насоса и трубопровод. Масло движется иначе. Мазут, смолы, густые эмульсии, полимерные растворы и некоторые технические смеси требуют заметно большего усилия. При одинаковом диаметре трубы и одинаковой длине линии сопротивление будет разным.

В расчетах используют два значения:

1. Динамическая вязкость показывает внутреннее сопротивление жидкости. Ее применяют при расчете трения, нагрузки на рабочие элементы, потерь давления. Единицы измерения – Па·с, мПа·с, сП.

2. Кинематическая вязкость учитывает динамическую вязкость вместе с плотностью. Ее часто указывают для масел и нефтепродуктов. Единицы – мм²/с или сСт.

Две жидкости могут иметь близкую динамическую вязкость, но разную плотность. В трубопроводе и насосе они будут вести себя не полностью одинаково. Для инженерного расчета важно понимать, какой именно показатель указан в исходных данных.

Ошибка возникает, когда насос подбирают по среднему или справочному значению вязкости. Для эксплуатации важны два режима: рабочая температура и минимальная температура запуска. Если система должна запускаться зимой или после длительной остановки, расчет ведут по самому тяжелому состоянию жидкости.

На практике это особенно важно для наружных установок, резервуарных хозяйств, линий перекачивания масла, топливных систем, химических производств и участков с периодической работой. Насос может нормально работать днем при прогретой среде и уходить в перегрузку утром после ночной остановки.

Почему вязкость влияет на работу насоса

Насос передает жидкости энергию. Эта энергия должна уйти на подачу и напор. С вязкой средой часть мощности расходуется на трение внутри самой жидкости, на сопротивление в каналах корпуса, на потери в трубопроводе и арматуре.

Для насоса это выражается в конкретных изменениях:

• хуже заполняется всасывающая линия;

• растут потери в рабочем колесе;

• увеличивается сопротивление фильтров и клапанов;

• падает скорость потока;

• смещается рабочая точка насоса;

• возрастает момент на валу;

• двигатель потребляет больше мощности.

У центробежного насоса проблема начинается в рабочем колесе. Жидкость должна войти в колесо, ускориться в межлопаточных каналах и выйти с нужной энергией. Вязкая среда движется медленнее и сильнее тормозится о поверхности проточной части. Поэтому паспортная кривая, снятая на воде, уже не совпадает с реальной работой.

Еще один участок риска – всасывание. Насос не должен испытывать дефицит жидкости на входе. Для воды это условие обеспечить проще. Вязкая среда хуже подходит к входному патрубку, особенно при длинной трубе, малом диаметре, загрязненном фильтре или большом количестве поворотов. В результате снижается стабильность подачи, появляется шум, вибрация, скачки давления.

С объемными насосами ситуация мягче, но не проще. Шестеренные, винтовые и кулачковые модели лучше подходят для вязких жидкостей, однако высокая вязкость увеличивает нагрузку на привод и ограничивает частоту вращения. При неправильном выборе насос будет перегреваться, шуметь, давать пульсации или работать с перегрузкой.

Гидравлические потери растут не только в корпусе насоса. Трубопроводная сеть также становится более тяжелой для работы. Каждый метр трубы, каждый поворот, каждый клапан и каждый фильтр добавляют сопротивление. Поэтому при вязких средах нельзя оценивать насос отдельно от системы. Оборудование и линия считаются вместе.

Влияние вязкости на производительность насоса

Производительность насоса показывает, сколько жидкости проходит через оборудование за единицу времени. На воде насос может выдавать паспортные 50 м³/ч. На масле такой же режим уже не гарантирован.

Связка вязкости и производительности насоса простая: чем выше сопротивление среды, тем меньше фактический расход при тех же оборотах. Насос тратит часть энергии на преодоление трения, а не на перемещение объема.

Для центробежного насоса это проявляется особенно заметно. При росте вязкости:

• ухудшается вход жидкости в рабочее колесо;

• снижается скорость потока;

• увеличиваются потери в корпусе;

• трубопровод требует большего давления для прежнего расхода;

• рабочая точка уходит в сторону меньшей подачи.

Отдельно нужно учитывать режим регулирования. Если расход пытаются поднять за счет увеличения частоты вращения, растет нагрузка на двигатель и уплотнения. Если душат поток задвижкой, увеличиваются потери в системе. При вязкой жидкости оба варианта требуют расчета, иначе насос быстро выходит из оптимального режима.

Для объемных насосов зависимость между вязкостью и подачей выражена иначе. Такие насосы перемещают определенный объем за оборот, поэтому падение подачи может быть меньше. Но при высокой вязкости увеличивается сопротивление на всасывании и возрастает момент на валу. Если частота вращения слишком высокая, жидкость не успевает заполнить рабочую камеру. Тогда фактическая подача также снижается.

Как вязкость влияет на напор и КПД

Напор насоса зависит от того, сколько энергии передается жидкости. При высокой вязкости часть этой энергии теряется внутри потока. Поэтому фактическая напорная характеристика отличается от кривой, снятой на воде.

У центробежного насоса при росте вязкости падает подача, меняется напор на рабочем участке, зона лучшего КПД уходит от паспортного режима. Насос продолжает вращаться с той же скоростью, но гидравлический результат становится другим.

КПД насоса снижается из-за увеличения внутренних потерь. Мощность на валу может расти, а полезная энергия потока – уменьшаться. Это один из типичных признаков неправильного подбора оборудования под вязкую среду.

Основные изменения выглядят так:

Рабочая точка насоса формируется пересечением характеристики насоса и трубопроводной сети. При увеличении вязкости сопротивление сети растет. Для прежнего расхода требуется большее давление. Одновременно ухудшается характеристика самого насоса. Поэтому фактический режим уходит от расчетного.

У центробежных насосов важно следить за зоной максимального КПД. Работа далеко от нее приводит к неравномерным нагрузкам, росту вибрации и нестабильному давлению. При малой подаче часть жидкости циркулирует внутри корпуса, что повышает температуру и ухудшает условия работы уплотнений.

Длительная работа вне оптимальной зоны приводит к перегреву, росту вибрации, нестабильному давлению, износу торцевых уплотнений и снижению ресурса подшипников. В тяжелых режимах появляется риск перегрузки двигателя.

У вязких жидкостей также меняется характер потока. При высокой вязкости течение может оставаться ламинарным там, где для воды уже был бы другой режим. Это влияет на расчет сопротивления трубопровода и потери давления. Поэтому простое сравнение по расходу и напору без учета режима течения дает ошибку.

Влияние вязкости на мощность и энергопотребление

Мощность насоса для вязких жидкостей нельзя оценивать только по водяной характеристике. При увеличении вязкости растет момент сопротивления на валу. Электродвигателю требуется больше энергии для поддержания оборотов.

При этом рост энергопотребления не означает рост полезной работы. Возможна обратная ситуация: насос потребляет больше, а подает меньше. Причина – повышение внутренних и внешних потерь.

Основные риски:

• рост рабочего тока двигателя;

• перегрев обмоток;

• срабатывание тепловой защиты;

• перегрузка муфты;

• повышенная нагрузка на подшипники;

• ускоренный износ уплотнений;

• рост температуры корпуса;

• нестабильное давление на выходе.

Самый тяжелый режим часто возникает при запуске. Холодная вязкая жидкость создает максимальное сопротивление. Если двигатель выбран без запаса, насос может запускаться с перегрузкой, долго выходить на режим или отключаться по защите.

Для снижения нагрузки применяют подогрев жидкости, увеличение диаметра всасывающей линии, сокращение длины трубопровода, частотный преобразователь, байпас, снижение частоты вращения или насос другой конструкции.

При расчете мощности учитывают не только номинальный режим. Проверяют пуск, минимальную температуру, возможное загустевание среды, загрязнение фильтров, изменение плотности и работу при частичной подаче. Для промышленных насосов это особенно важно, потому что оборудование часто работает длительно, без постоянного ручного контроля.

Особенности перекачивания вязких жидкостей

К вязким средам относятся масла, мазут, нефтепродукты, эмульсии, гликолевые растворы, смазочные материалы, полимерные растворы, химические составы и другие технические жидкости с повышенным сопротивлением течению.

Насос для вязких жидкостей подбирают по вязкости, плотности, температуре, давлению, требуемому расходу, режиму работы и характеристикам трубопровода. Одного значения подачи и напора недостаточно.

Центробежный насос используют при низкой и умеренной вязкости. При высокой вязкости его КПД быстро падает. Увеличение мощности двигателя не исправляет потери в проточной части. В таких условиях часто нужен объемный насос.

Для вязких жидкостей применяют:

• шестеренные насосы – для масел, смазок, нефтепродуктов;

• винтовые – для вязких и чувствительных к перемешиванию сред;

• кулачковые – для пищевых, химических и фармацевтических процессов;

• пластинчатые – для топлив, масел и технических жидкостей;

• мембранные – для химических жидкостей и сред с включениями;

• перистальтические – для дозирования и аккуратной перекачки.

Также учитывают материал деталей. Вязкая среда может быть химически активной, абразивной, склонной к кристаллизации или загустеванию. Поэтому проверяют материал корпуса, рабочего колеса, шестерен, винтов, эластомеров, торцевых уплотнений и прокладок. Неправильный материал приводит к набуханию, разрушению, заклиниванию.

Как учитывать вязкость при подборе насоса

Подбор насоса начинается с данных по жидкости. Название среды не дает полной информации. Требуются конкретные параметры при рабочих условиях.

Для расчета нужны:

• тип жидкости;

• динамическая или кинематическая вязкость;

• плотность;

• рабочая температура;

• минимальная температура запуска;

• химическая агрессивность;

• наличие твердых включений;

• требуемая подача;

• расчетный напор;

• длина трубопровода;

• диаметр трубопровода;

• количество клапанов, фильтров и поворотов;

• режим работы;

• допустимая мощность двигателя.

Для центробежных насосов выполняют пересчет характеристик по вязкости. Расчет показывает фактическую подачу, напор, КПД и мощность на валу. Без пересчета нельзя подтвердить, что насос выйдет на нужный режим.

При эксплуатации контролируют давление на входе и выходе, ток двигателя, температуру корпуса, вибрацию, шум, стабильность подачи и состояние уплотнений. Если вязкость зависит от температуры, расчет выполняют по худшему режиму. Обычно это холодный запуск или минимальная рабочая температура.

Корректный подбор включает анализ рабочей среды, насоса, трубопровода, арматуры, режим запуска и регулирование. Только тогда фактическая система будет близка к расчетной.

Технические выводы по работе насоса с вязкими жидкостями

Вязкость жидкости напрямую влияет на работу промышленного насоса. При ее увеличении растут гидравлические потери, повышается сопротивление потока, снижается фактическая производительность насоса, меняется напор насоса, падает КПД насоса и увеличивается нагрузка на двигатель.

Для центробежных насосов учет вязкости обязателен, так как их паспортные характеристики обычно рассчитаны на воду. При работе с маслами, нефтепродуктами, эмульсиями и техническими жидкостями нужен пересчет характеристик.

Правильный подбор насоса требует учета вязкости, плотности, температуры, трубопровода, режима запуска, рабочей точки и запаса по мощности. Для перекачивания вязких жидкостей важно считать не только насос, но и всю линию. Только так можно получить стабильный расход, нормальный напор и приемлемый ресурс оборудования.
