Что такое гидроудар и как защитить насосное оборудование

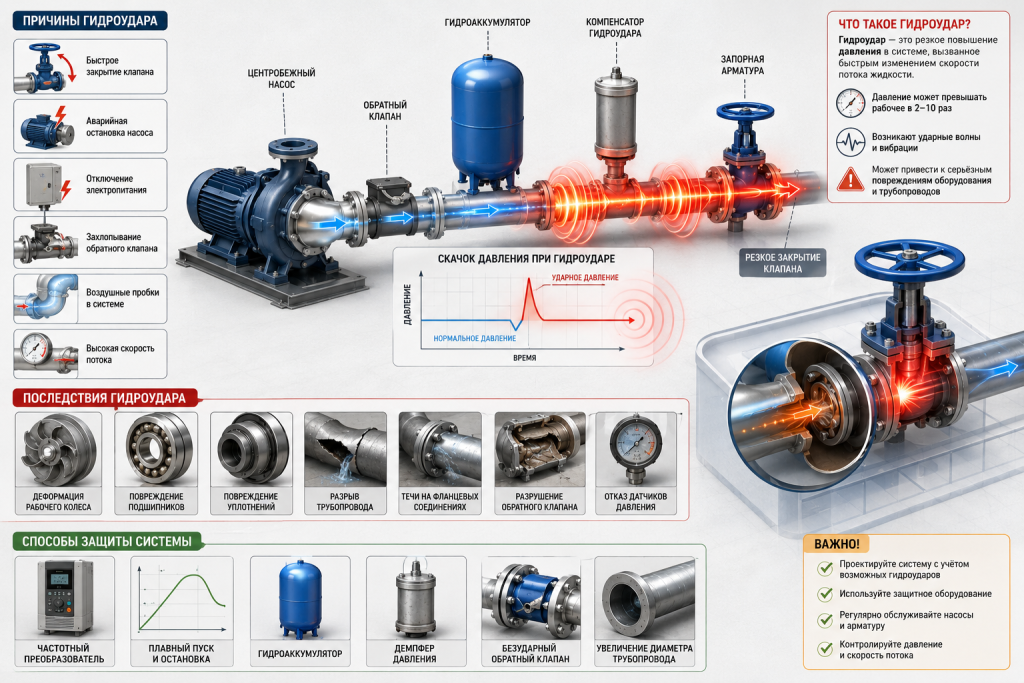

Гидроудар – это кратковременный ударный импульс в трубопроводе, который появляется, когда поток жидкости резко тормозится, ускоряется или меняет направление. Давление в этот момент выходит за нормальный рабочий режим и создает нагрузку на трубы, арматуру, насос и соединения.

Гидроудар в трубопроводе опасен для насоса, арматуры, фланцев, сварных швов, уплотнений, компенсаторов, манометров и датчиков. Пиковое давление может кратковременно превышать рабочее значение в несколько раз. Даже без разрыва трубы повторные удары ускоряют износ системы.

Чаще всего гидравлический удар возникает в насосных станциях, системах водоснабжения, циркуляционных контурах, пожарных линиях и промышленных установках с автоматическими клапанами. Риск повышают длинные трубопроводы, высокая скорость потока жидкости, малый диаметр трубы, резкий пуск насоса, внезапная остановка и неправильный обратный клапан.

Что такое гидроудар?

Гидроудар возникает при нарушении установившегося движения жидкости. В нормальном режиме поток идет по трубе с расчетной скоростью. При быстром закрытии клапана или остановке насоса жидкость не успевает плавно изменить режим. В линии появляется волна давления.

Есть два основных варианта:

1. Напорный гидроудар – скачок давления вверх, когда поток резко встречает сопротивление: закрытую арматуру, клапан, остановившийся участок магистрали. В трубопроводе возникает короткая, но жесткая ударная волна.

2. Разрежающий гидроудар – провал давления ниже рабочего уровня. Обычно появляется после резкой остановки потока, обратного движения жидкости или срыва стабильного режима. Опасен не только просадкой давления, но и последующим обратным ударом при восстановлении потока.

Положительный удар появляется при быстром закрытии крана, задвижки, электромагнитного клапана или при захлопывании обратного клапана. Отрицательный возникает при остановке насоса, отключении питания, разрыве потока или образовании зоны разрежения. После падения давления часто идет обратная волна, которая снова нагружает трубу и насос.

Сила удара зависит от скорости потока, длины линии, диаметра трубы, времени закрытия арматуры и жесткости трубопровода. Чем выше скорость перед остановкой, тем сильнее скачок давления.

Причины возникновения гидроудара

Причины гидроудара связаны с резким изменением расхода, давления или направления движения жидкости.

Основные причины:

• мгновенное перекрытие задвижки, крана или другой запорной арматуры под рабочим давлением;

• резкое срабатывание электромагнитного клапана без плавного хода;

• аварийная остановка насоса при сохранении давления в магистрали;

• внезапное отключение питания, из-за которого поток останавливается без инерционного сброса;

• запуск насосного агрегата напрямую, без частотного регулирования и мягкого разгона;

• резкая смена оборотов электродвигателя при нестабильном управлении приводом;

• хлопковое закрытие обратного клапана после падения давления на напорной линии;

• возвратный поток воды после остановки насоса и потери напора;

• воздушные пробки в трубопроводе, усиливающие скачки давления;

• превышенная скорость движения жидкости, при которой система становится чувствительной к любому закрытию арматуры;

• малый диаметр напорной линии;

• отсутствие гидроаккумулятора или демпфера;

• ошибки автоматики.

При резком закрытии арматуры поток упирается в перекрытое сечение. Давление перед клапаном быстро растет. При остановке насоса подача падает, но жидкость в напорной линии продолжает движение. Затем возможен обратный поток. Если клапан закрывается поздно и резко, возникает удар.

Резкий пуск также опасен. Насос быстро набирает обороты, поток ускоряется, давление в трубопроводе меняется скачком. Для мощных станций такой режим требует плавного пуска или частотного преобразователя.

Как гидроудар влияет на насосное оборудование

Скачок давления действует на насос как ударная перегрузка. Нагрузка передается на корпус, патрубки, рабочее колесо, вал, подшипники, торцевое уплотнение и муфту.

Возможные повреждения:

• деформация рабочего колеса;

• разрушение лопаток;

• повреждение вала;

• износ подшипников;

• нарушение центровки муфты;

• течь через торцевое уплотнение;

• повреждение прокладок;

• рост вибрации;

• нестабильное давление на выходе.

Повторяющийся гидравлический удар часто не ломает насос сразу. Сначала появляются шум, вибрация, течи, скачки манометра, частые отказы уплотнений. Замена деталей без устранения причины дает короткий эффект.

Для автоматических станций опасны частые пуски и остановки. Каждый цикл создает переходный режим. Без частотного регулирования, плавного пуска или гидроаккумулятора насосное оборудование постоянно получает ударные нагрузки.

Последствия гидроудара для трубопроводов и арматуры

Последствия гидроудара часто видны на слабых участках трубопровода. Нагрузка идет на фланцы, резьбу, сварные швы, пластиковые трубы, гибкие вставки, компенсаторы, клапаны и датчики давления.

Типовые повреждения:

• разрыв трубы;

• течь на фланцах;

• выдавливание прокладок;

• трещины на сварных швах;

• разрушение резьбовых соединений;

• повреждение обратного клапана;

• разрыв мембраны гидроаккумулятора;

• повреждение компенсатора гидроудара;

• отказ манометров и датчиков;

• ослабление креплений.

Клапаны страдают от ударного закрытия. У поворотных моделей разбиваются створка, ось и седло. У пружинных – пружина и направляющая. Неподходящий клапан сам становится источником повторных ударов.

Как определить наличие гидроудара в системе

Гидроудар не всегда видно по обычному манометру. Пик давления длится доли секунды. Диагностику выполняют по признакам и режимам работы.

Основные признаки:

• стук после остановки насоса;

• удар при закрытии клапана;

• вибрация труб;

• скачки стрелки манометра;

• нестабильное давление;

• шум при запуске;

• частые течи на соединениях;

• быстрый износ уплотнений;

• повторный выход из строя обратного клапана;

• аварии после отключения питания.

Гидроудар в системе водоснабжения часто появляется после закрытия крана, остановки насосной станции или срабатывания автоматики. В промышленных линиях удар может повторяться сериями – при работе нескольких насосов, быстрых клапанов или нестабильной настройке частотного преобразователя.

Для точной проверки используют датчики давления с высокой частотой измерения, регистраторы переходных процессов, вибродиагностику и анализ работы арматуры.

Способы защиты насосного оборудования от гидроудара

Защита от гидроудара должна снижать скорость изменения потока и гасить скачки давления. Одного устройства часто недостаточно. Нужен расчет системы и правильная настройка оборудования.

Основные решения:

• плавный пуск насоса;

• плавная остановка;

• частотный преобразователь;

• гидроаккумулятор;

• демпфер давления;

• компенсатор гидроудара;

• безударный обратный клапан;

• увеличение диаметра трубопровода;

• ограничение скорости потока;

• настройка времени закрытия арматуры;

• удаление воздуха из системы.

Плавный пуск снижает резкое ускорение жидкости. Плавная остановка уменьшает риск обратного потока. Частотный преобразователь управляет оборотами двигателя и стабилизирует давление.

Гидроаккумулятор принимает часть объема жидкости при скачке давления и возвращает его при падении давления. Для работы важны объем бака, давление предварительной закачки, состояние мембраны и место установки.

Демпфер или компенсатор гидроудара снижает амплитуду ударной волны. Его ставят возле насоса, рядом с быстро закрывающимися клапанами или на длинных напорных линиях.

Роль обратных клапанов и компенсаторов

Обратный клапан защищает насос от обратного потока после остановки. Без него жидкость из напорной линии может пойти назад через насос и вызвать обратное вращение рабочего колеса.

Неправильно выбранный клапан создает гидроудар. Если створка закрывается поздно, обратный поток успевает набрать скорость. Затем клапан резко захлопывается, и давление скачет.

Для насосных систем применяют:

• пружинные клапаны;

• поворотные клапаны;

• двухстворчатые клапаны;

• безударные клапаны;

• клапаны с демпфированием закрытия.

Для длинных напорных линий обычный поворотный клапан часто не подходит. Безударные модели снижают риск скачков давления за счет контролируемого закрытия.

Компенсаторы давления не перекрывают поток. Они принимают часть энергии удара. Подбор выполняют по рабочему давлению, пиковому давлению, объему линии, температуре, среде и месту установки.

Как предотвратить гидроудар на этапе проектирования

Предотвращение гидроудара начинается с расчета трубопровода. Насос нельзя выбирать только по подаче и напору. Нужно проверить переходные режимы.

При проектировании учитываются:

• фактическая скорость жидкости на рабочем расходе, а не только расчетная подача насоса;

• внутренний проход трубопровода с учетом материала трубы, отложений и местных сужений;

• протяженность напорного участка от насоса до основной точки сброса или потребления;

• высота подъема жидкости и постоянная статическая нагрузка на линию;

• рабочее давление системы и допустимый кратковременный пик при переходных режимах;

• время выхода насоса на режим после запуска;

• время снижения оборотов при остановке оборудования;

• конструкция обратного клапана – пружинный, поворотный, двухстворчатый или безударный;

• задержка закрытия клапана при появлении обратного потока;

• скорость срабатывания запорной и регулирующей арматуры;

• запас по давлению для фланцев, прокладок, компенсаторов и датчиков;

• условия аварийного отключения питания и последующего повторного пуска.

Завышенная скорость увеличивает силу гидроудара. Малый диаметр трубы повышает потери, шум, нагрузку на насос и риск скачков давления. Диаметр линии выбирают по расчету, а не только по патрубку насоса.

Автоматика должна исключать резкие переходы. Для мощных насосов применяют частотные преобразователи, задержки запуска, плавную остановку, контроль давления, защиту от сухого хода и запрет частых повторных пусков.

Технические выводы по защите насосной системы

Гидроудар – аварийный переходный процесс в трубопроводной системе. Он возникает при резком изменении скорости потока и сопровождается кратковременным скачком давления.

Для насоса опасны нагрузки на корпус, рабочее колесо, вал, подшипники и уплотнения. Для трубопровода – разрывы, течи, повреждение фланцев, клапанов, компенсаторов и датчиков.

Надежная защита от гидроудара требует расчета всей системы: скорости потока, диаметра трубы, длины линии, давления, режима пуска, остановки, типа обратного клапана, наличия гидроаккумулятора, демпфера или компенсатора.

Проверять нужно не только стабильную работу, но и запуск, остановку, закрытие клапана, отключение питания, обратный поток и повторный пуск. Это снижает риск аварий и продлевает срок службы насосного оборудования.
