Виды насосов на производстве и их классификация

Насосы — это оборудование для перекачки жидкостей и иногда газожидкостных смесей за счёт создания разности давлений. В промышленности насосное оборудование используется практически в каждом технологическом процессе: от подачи воды и теплоносителя до перекачки химических реагентов, нефтепродуктов и пищевых сред. Понимание того, какие бывают насосы, помогает правильно выбрать модель для конкретной задачи и избежать аварий и простоя производства.

Что такое насос и насосное оборудование

Под насосом понимают машину, которая преобразует механическую энергию привода в энергию потока жидкости: давление, скорость, напор. В состав насосного оборудования, помимо самого агрегата, обычно входят электродвигатель, рама или станина, трубопроводная обвязка, арматура, контрольно-измерительные приборы и системы автоматики.

Промышленные насосы могут работать в составе насосных установок, станций водоснабжения, систем отопления и охлаждения, узлов технологической и внутрипарковой перекачки, канализационных и дренажных комплексов.

Классификация насосов по принципу действия

Основной признак, по которому делят насосы, — принцип передачи энергии жидкости. По этому признаку выделяют две большие группы: динамические и объемные.

Динамические насосы

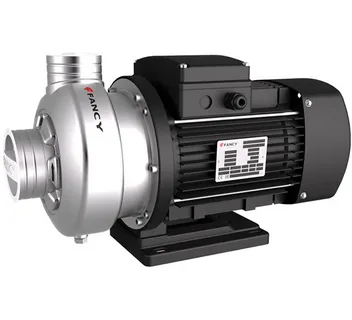

В динамических насосах жидкость получает энергию от рабочего колеса или рабочего органа, который непрерывно ускоряет поток. Самый распространённый вариант — центробежный насос. В него входят корпус и колесо с лопатками, вращающееся с большой скоростью. Под действием центробежных сил жидкость отбрасывается от центра к периферии, возникает напор и обеспечивается перекачка.

К динамическим относятся:

• центробежные (горизонтальные, вертикальные, консольные, моноблочные, многоступенчатые);
• осевые и диагональные;
• циркуляционные, применяемые в замкнутых контурах отопления и охлаждения.

Циркуляционный насос по конструкции относится к центробежным, но рассчитан в первую очередь на создание постоянного потока в системе с небольшим перепадом высот. Разница между циркуляционным и «классическим» центробежным насосом — в характеристике, диапазоне напора, способе охлаждения двигателя и типе уплотнений.

Объемные насосы

В объемных насосах жидкость перекачивается за счёт периодического изменения объёма рабочих камер. Они создают высокие давления и способны перекачивать вязкие, загрязнённые и чувствительные к сдвигу среды.

К основным видам объемных насосов относятся:

• поршневые и плунжерные;
• шестерёнчатые и зубчатые;
• винтовые и шнековые;
• мембранные (диафрагменные);
• лопастные и роторно-пластинчатые.

Такие агрегаты применяют там, где требуется дозированная подача, высокая точность и устойчивость к изменению давления в системе: в дозирующих установках, химических процессах, при перекачке масел и вязких продуктов.

Классификация насосов по назначению

По назначению насосы делят на несколько групп:

• водоснабжение и пожаротушение (сетевые, повысительные, станции водоснабжения);
• отопление и охлаждение (циркуляционные для систем теплоснабжения и промышленного охлаждения);
• технологические насосы для конкретных производственных процессов: подача реагентов, перекачка растворов, внутрипарковая перекачка между резервуарами;
• насосы для агрессивных и химически активных жидкостей (химические, кислотостойкие, с герметичным магнитным приводом);
• канализационные, дренажные, фекальные установки для откачки загрязнённой воды и шламов;
• пищевые и фармацевтические, выполняемые из нержавеющих сталей с соблюдением санитарных требований.

От назначения зависит материал корпуса и рабочих органов, тип уплотнений, допустимый диапазон температур, наличие взрывозащиты и степень автоматизации насосной установки.

Типы водяных насосов на производстве

Для перекачки воды и водных растворов применяют несколько ключевых типов насосов:

• Сетевые и циркуляционные — обеспечивают циркуляцию теплоносителя в системах отопления, вентиляции, технологических рубашках и теплообменниках.
• Многоступенчатые центробежные — создают высокий напор при компактных размерах, используются в системах водоснабжения, пожаротушения, для подпитки котлов, в станциях повышения давления.
• Вертикальные погружные и полупогружные — для перекачки из резервуаров, скважин, колодцев, в том числе для промышленных водоснабжающих систем.
• Дренажные и фекальные — применяются для откачки дренажных, ливневых и сточных вод с включениями твёрдых частиц.
• Винтовые и шнековые — подходят для вязких жидкостей, эмульсий и суспензий, где требуется аккуратная перекачка без интенсивного перемешивания.

Выбор конкретного типа зависит от требуемых напора и расхода, свойств жидкости, наличия механических примесей и условий монтажа (горизонтальное, вертикальное, сухое или погружное исполнение).

Классификация по конструкции и исполнению

Помимо принципа действия и назначения, насосы различают по конструктивному исполнению:

• поверхностные и погружные;
• горизонтальные и вертикальные;
• одноступенчатые и многоступенчатые;

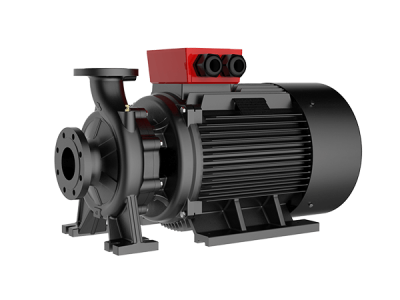

• консольные, консольно-моноблочные, спиральные, секционные;
• с торцовым уплотнением, сальниковым уплотнением, магнитной муфтой.

Например, многоступенчатый насос — это агрегат, в котором несколько рабочих колёс установлены последовательно. Каждая ступень добавляет напор, в результате чего установка способна обеспечивать высокое давление при сравнительно небольшом расходе.

Основные параметры насоса

При выборе и расчёте насосного оборудования учитывают ряд ключевых характеристик:

• подача (расход) — объём жидкости, перекачиваемый за единицу времени;
• напор — разность уровней энергии между входом и выходом насоса;
• мощность и КПД — потребляемая электроэнергия и эффективность преобразования энергии;
• допустимые температура и вязкость перекачиваемой среды;
• кавитационная стойкость и допустимая высота всасывания;
• материалы проточной части и уплотнений.

Эти параметры определяют область применения модели, возможность работы в конкретной системе и срок службы оборудования.

Центробежные и поршневые насосы: сравнение

Центробежные насосы обеспечивают плавный поток и хорошо подходят для больших расходов при относительно небольших давлениях. Они просты по устройству, неприхотливы в эксплуатации и широко используются в системах водоснабжения, отопления, технологических контурах.

Поршневые и плунжерные агрегаты создают высокий напор при меньших расходах, обеспечивают точную дозировку и устойчивы к изменению противодавления. Их применяют в гидросистемах, для подачи реагентов, в насосах высокого давления. Разница в том, что в поршневых машинах движение жидкости носит пульсационный характер, поэтому дополнительно используют демпферы и аккумулирующие устройства.

Виды насосных установок и систем

В промышленности единичные насосы редко работают изолированно. Чаще они входят в состав насосных станций:

• станции водоснабжения и пожаротушения с несколькими агрегатами, резервированием и автоматическим переключением;
• станции повышения давления для зданий и технологических линий;
• канализационные и дренажные установки с автоматическим управлением по уровню;
• технологические насосные блоки, интегрированные в общую систему управления производством.

Такие комплексы включают не только насосы, но и трубопроводы, запорную и регулирующую арматуру, системы частотного регулирования, приборы контроля давления, расхода и уровня.

Заключение

Насосы — ключевой элемент промышленной инфраструктуры. Разнообразие типов и конструкций позволяет подобрать решение практически для любой задачи: от простой перекачки воды до сложных технологических процессов с агрессивными и высоковязкими средами. Знание основных принципов классификации и параметров насосов помогает инженерам и технологам грамотно проектировать системы, оптимизировать энергопотребление и обеспечивать надёжную и безопасную работу оборудования.
