Устройство насосной станции: из чего состоит и зачем нужна

Насосная станция — это комплекс оборудования, который поддерживает стабильное давление и расход в системе водоснабжения, отопления, технологической перекачки или дренажа. В отличие от одиночного насоса, станция — это «слаженная команда»: помимо насосов в неё входят автоматика, датчики, арматура, резервные линии и вспомогательные узлы. Результат — надёжная работа 24/7, защитa от аварий и экономия энергии за счёт правильного управления.

Зачем нужна насосная станция

• Стабильное давление в сети при меняющейся нагрузке (пиковые разборы воды, ночное снижение потребления, смена режимов в цехах).
• Резервирование на случай выхода из строя одного из агрегатов: система продолжает работать без простоя.
• Энергоэффективность благодаря ступенчатому включению/выключению насосов и работе по частоте оборотов.
• Безопасность: защита от сухого хода, перегрева, кавитации, превышения давления, протечек.
• Удобство эксплуатации: дистанционный мониторинг, журнал событий, предиктивное обслуживание.

Из чего состоит типовая насосная станция

Состав станции зависит от назначения (водоснабжение, отопление, технологическая перекачка, дренаж/канализация), но базовые элементы повторяются.

1) Насосные агрегаты

Сердце станции — один или несколько насосов. Они могут быть:

• циркуляционные — для контуров отопления/охлаждения, ИТП;
• консольно-моноблочные — универсальные «рабочие лошадки» для водоснабжения и перекачки;

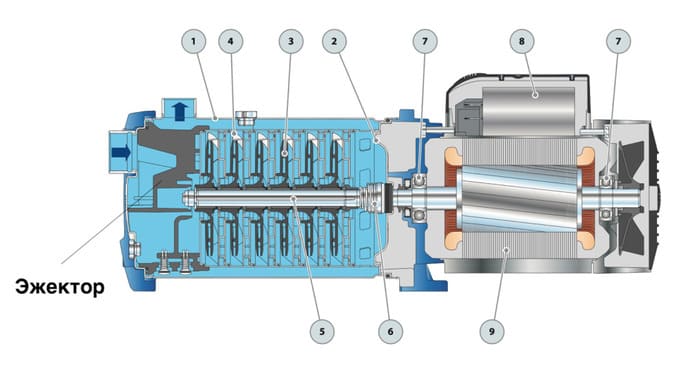

• многоступенчатые — когда нужен большой напор при умеренных расходах (повышение давления, питание котлов);
• погружные — для дренажа, сточных вод, колодцев и скважин.

Чаще всего используются схемы 2–4х насосов по принципу «ведущий + ведомые», где один работает, а другие подключаются по мере роста потребления и/или находятся в горячем резерве.

2) Коллекторы и трубная обвязка

Входной и выходной коллекторы объединяют насосы параллельно. Обвязка включает запорную и обратную арматуру, фильтры, компенсаторы, дроссели, байпасные линии. Правильная компоновка минимизирует гидравлические потери и обеспечивает удобство сервиса без остановки станции.

3) Датчики и контрольно-измерительные приборы

• Датчики давления (на напоре и на всасывании), перепада давления;
• Датчики уровня (для ёмкостей/приёмных колодцев), расходомеры;
• Датчики температуры и вибрации для диагностики агрегатов;
• Сигнализация протечек, контроля фаз и качества электропитания.

4) Автоматика и шкаф управления

«Мозг» станции — ПЧ (частотные преобразователи), контроллер (PLC) или «умные» блоки управления. Они поддерживают заданное давление, ведут журнал событий, балансируют наработку насосов (чтобы все работали поровну), переключают на резерв при аварии и передают данные в диспетчеризацию (SCADA/BMS).

5) Энергооборудование

Плавные пуски/остановы, защита от перенапряжений и перекоса фаз, АВР (автоматический ввод резерва), иногда — ИБП/дизель-генератор для критичных объектов.

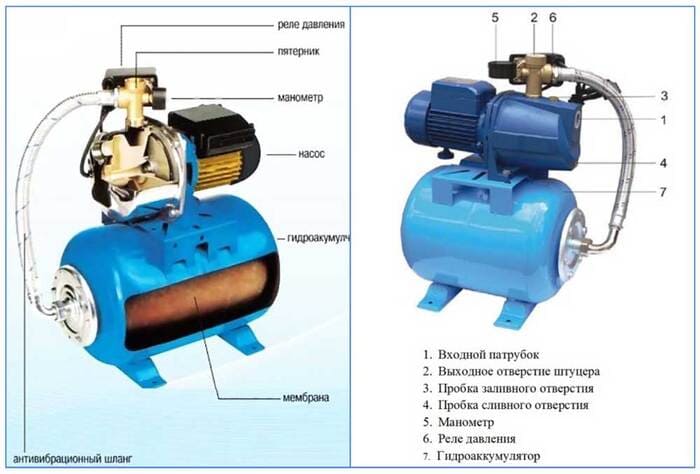

6) Гидроаккумулятор/расширительная ёмкость

Аккумулирует объём, сглаживает пульсации давления и уменьшает число пусков. В отопительных контурах — компенсирует тепловое расширение теплоносителя.

7) Основание, виброизоляция, шумозащита

Рама, фундаментные болты и виброопоры защищают здание и оборудование от вибраций. Для внутренних установок часто предусматривают шумозащитные кожухи/экраны.

Типовые схемы насосных станций

• Повышение давления воды в зданиях: параллельные насосы с частотным регулированием, поддержание постоянного давления на коллекторе, гидроаккумулятор для сглаживания пиков.
• ИТП/ЦТП (теплообменные пункты): циркуляционные насосы, модули подмеса, балансировочная арматура, погодозависимая автоматика.
• Дренаж/канализация: погружные фекальные агрегаты в приёмном колодце, ротация «рабочий/резерв», поплавковые или гидростатические датчики уровня, измельчители по необходимости.
• Промышленные линии: консольно-моноблочные/многоступенчатые насосы, дозирующие узлы, контроль расхода и давления на участках, интеграция в PLC/SCADA.

Как работает станция в режиме «умного» давления

1. Оператор задаёт целевое давление (например, 4,5 бар на выходном коллекторе).
2. Контроллер считывает давление с датчика и регулирует обороты ведущего насоса через ПЧ.
3. Если потребление растёт и одному агрегату не хватает, контроллер подключает следующий насос, поделив нагрузку.
4. Ночью, когда разбор падает, обороты снижаются и часть насосов отключается — экономия энергии и ресурса.
5. По наработке или времени контроллер меняет «ведущего», чтобы износ распределялся равномерно.

Важно: благодаря законам подобия центробежных насосов снижение оборотов на 20% может сократить потребление электроэнергии примерно на треть — отсюда высокий эффект от частотного регулирования.

Выбор насосов для станции

Подбор стартует с расчёта рабочей точки: требуемые расход и напор. Далее учитывают характеристики среды (температура, чистота, химия), режим (непрерывный/цикличный), требования к шуму и энергоэффективности, место установки.

Где смотреть решения:

• Для отопления/охлаждения и ИТП — циркуляционные насосы;
• Для универсального водоснабжения, пожарных и технологических линий — консольно-моноблочные;
• Для больших напоров (повышение давления, питание котлов, обратный осмос) — многоступенчатые;
• Для дренажа и сточных вод — погружные.

Ключевая арматура и «мелочи», которые решают всё

• Обратные клапаны на каждом насосе — исключают переток и обратное вращение при остановке.
• Запорная арматура до/после агрегата — позволяет обслуживать без остановки станции.
• Фильтры/грязевики — защита рабочего колеса и уплотнений от мусора и окалины.
• Компенсаторы и гибкие вставки — снижают вибрации и терморасширения.
• Манометры, термометры, смотровые люки — удобство контроля и обслуживания.

Монтаж и пусконаладка: чек-лист

1. Подготовить основание: ровная плита/рама, проверка уровня, правильные анкера и виброопоры.
2. Собрать обвязку с соблюдением прямых участков перед всасыванием (для гидравлического «спокойствия» потока).
3. Проверить соосность валов (для муфтовых агрегатов), момент затяжки и отсутствие перекосов.
4. Выставить датчики и провести калибровку, задать уставки по давлению/уровню/температуре.
5. Проверить направление вращения, выполнить пробный запуск, настроить ПЧ (кривые, пределы, алгоритм каскада).
6. Задокументировать параметры и обучить персонал.

Эксплуатация и обслуживание

График ТО включает ежедневный визуальный осмотр (утечки, шум, вибрации), ежемесячную проверку арматуры и фильтров, ежеквартальную диагностику подшипников и уплотнений, ежегодную поверку датчиков. Современные станции дополнительно применяют виброконтроль и мониторинг температуры подшипников для предиктивного ТО — это снижает риск внезапных остановов.

Частые ошибки и как их избежать

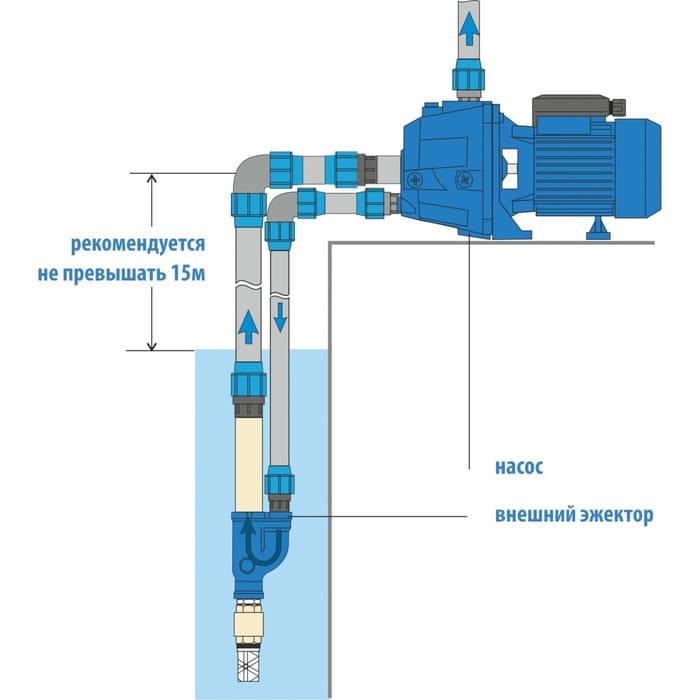

• Неверный расчёт NPSH и плохое всасывание — приводит к кавитации. Решение: увеличить диаметр всасывающей линии, сократить длину и число поворотов, снизить гидравлические потери.
• Отсутствие резервирования — при остановке одного насоса встаёт весь объект. Решение: схема N+1 и автоматика переключения.
• Нет балансировки наработки — один агрегат изнашивается быстрее. Решение: циклическая ротация «ведущего» в логике контроллера.
• Жёсткие пуски без ПЧ — гидроудары и износ арматуры. Решение: частотные приводы/плавные пуски.
• Экономия на датчиках — «слепая» станция плохо предсказывает аварии. Решение: минимум датчики давления, уровня, сухого хода, протечки.

FAQ: коротко о главном

Сколько насосов нужно в станции? Минимум два (1 рабочий + 1 резерв). Для переменной нагрузки — каскад из 2–4 насосов с частотным регулированием.

Нужен ли гидроаккумулятор? Да, он уменьшает пуски и стабилизирует давление, продлевая ресурс насосов и арматуры.

Какие насосы ставить на дренаж? Погружные с режущим механизмом или каналом увеличенного прохода — смотрите каталог погружных.

Чем станции для отопления отличаются от станций повышения давления? В отоплении ключ — циркуляция и температурная стойкость (см. циркуляционные насосы); в водоснабжении — поддержание давления и санитарные требования, часто применяют многоступенчатые.

Итоги

Насосная станция — это не просто «несколько насосов на раме», а продуманная система с автоматикой, датчиками, защитами и резервированием. Она обеспечивает стабильное давление, повышает надёжность и сокращает расходы на энергию и ремонт. Выбирая станцию, определите требуемые расход/напор, условия эксплуатации и цели по энергоэффективности — а затем подберите подходящие насосы и автоматику. В каталоге Fancy Russia вы найдёте решения для любых задач:

• Циркуляционные насосы
• Многоступенчатые насосы
• Консольно-моноблочные насосы
• Погружные насосы
