Как работает погружной насос
Глубинные насосы для скважин предназначены для подъема воды из глубоких скважин на поверхность. Вот ключевые аспекты и преимущества устройства глубинного насоса для скважины:
- Они способны извлекать воду из значительных глубин, значительно превосходя возможности насосов поверхностного типа. Глубинные насосы могут эффективно работать на глубинах в несколько сотен футов, что делает их идеальными для глубоких скважин.
- Принцип работы глубинного насоса заключается в том, что они толкают воду на поверхность, а не тянут её, что требует меньше энергии при подъеме воды с большой глубины.
- Поскольку они устанавливаются под землей, глубинные насосы экономят место на поверхности и менее заметны, чем внешние насосные системы.
- Будучи погруженными, эти насосы защищены от погодных условий и окружающей среды, что могло бы иначе повредить электрические компоненты и механизмы.
- Принцип работы погружного насоса таков, что, находясь под водой, они работают тихо, снижая шумовое загрязнение.
- Погружные насосы, заключенные в водонепроницаемый корпус, менее подвержены внешнему повреждению или коррозии, что часто приводит к более долгой эксплуатационной жизни по сравнению с внешними насосами.
- Принцип работы скважинного насоса хорошо подходит для обеспечения непрерывного и надежного водоснабжения для бытового использования, орошения.
Глубинный насос в скважину устанавливают для того, чтобы обеспечить максимальную защиту от внешних условий и для оптимизации его работы, благодаря чему насос может обеспечивать надежное водоснабжение в течение многих лет.
Устройство погружного насоса
Корпус закрывает узлы, а через всасывающие отверстия поток поступает в гидравлический блок. Электродвигатель вращает вал с рабочими колесами. Колесо ускоряет поток, диффузор направляет его к следующей ступени и повышает давление. Уплотнения изолируют электрическую часть, кабель подает питание, патрубок соединяет насос с трубой. Некоторые модели имеют встроенный обратный клапан.
| Элемент | Назначение |
|---|---|
| Корпус | Защита внутренних узлов |
| Двигатель и вал | Вращение рабочих колес |
| Рабочие колеса | Передача энергии воде |
| Диффузоры | Повышение давления |
| Входные отверстия | Поступление воды |
| Патрубок | Выход в напорную трубу |
| Уплотнения и кабель | Герметичность и питание |

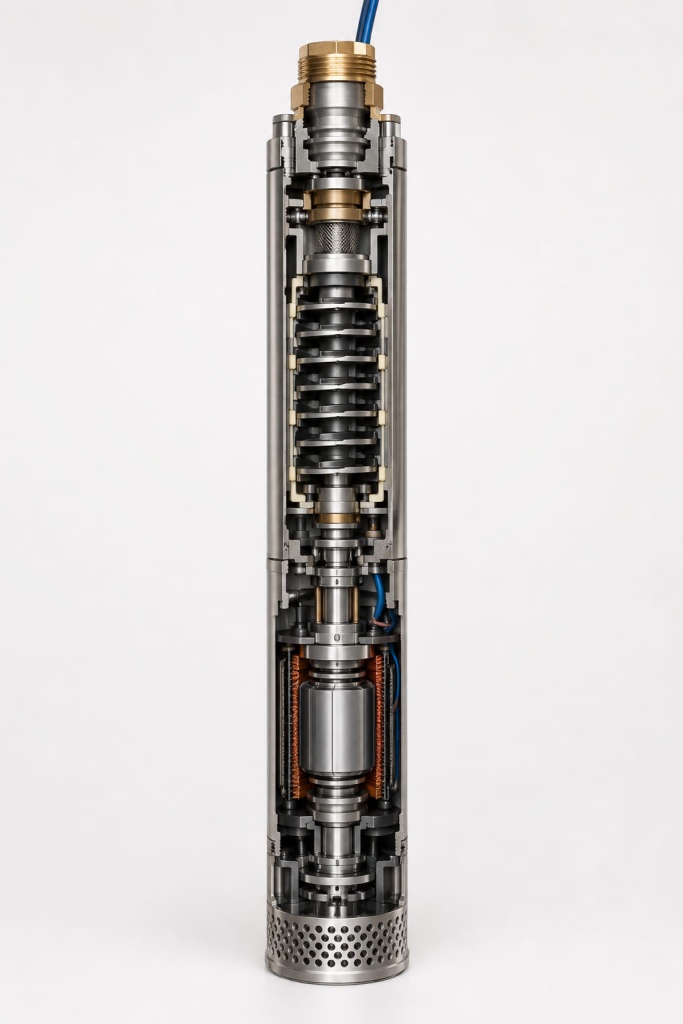

В разрезе видно, как двигатель приводит вал, а поток проходит через ступени к верхнему патрубку.
Принцип работы глубинного насоса
Принцип работы глубинного насоса для скважин достаточно прост, но он эффективен для перемещения воды из глубоких подземных источников на поверхность. Вот основные этапы его работы:
- Погружение. Как следует из названия, глубинный насос для скважин полностью погружен в воду внутри скважины. Это погружение критически важно, поскольку окружающая вода помогает поддерживать прохладу насоса и предотвращает его перегрев.
- Работа от мотора. В сердце погружного насоса находится электродвигатель, который герметично заключён в водонепроницаемый корпус. Этот двигатель соединён с насосом.
- Действие рабочего колеса. Двигатель приводит в действие рабочее колесо или серию рабочих колес, в зависимости от конструкции насоса. Рабочее колесо — это устройство, похожее на ротор, которое увеличивает скорость и давление жидкости. Когда двигатель вращает рабочее колесо, оно крутится, отталкивая воду силой центробежности.
- Перемещение воды. Действие рабочего колеса заставляет воду перемещаться из скважины по трубе, ведущей на поверхность. Поскольку насос находится в нижней части скважины, он толкает воду вверх, а не тянет её. Этот метод "толкания" более эффективен и экономичен, чем "тяга" воды. Следовательно, глубинные насосы предпочтительны для глубоких скважин.
- Выход воды. Вода поднимается по трубе и выходит из скважины на поверхности. Отсюда её можно направить в резервуары для хранения или непосредственно в систему водоснабжения.
Как проходит рабочий цикл

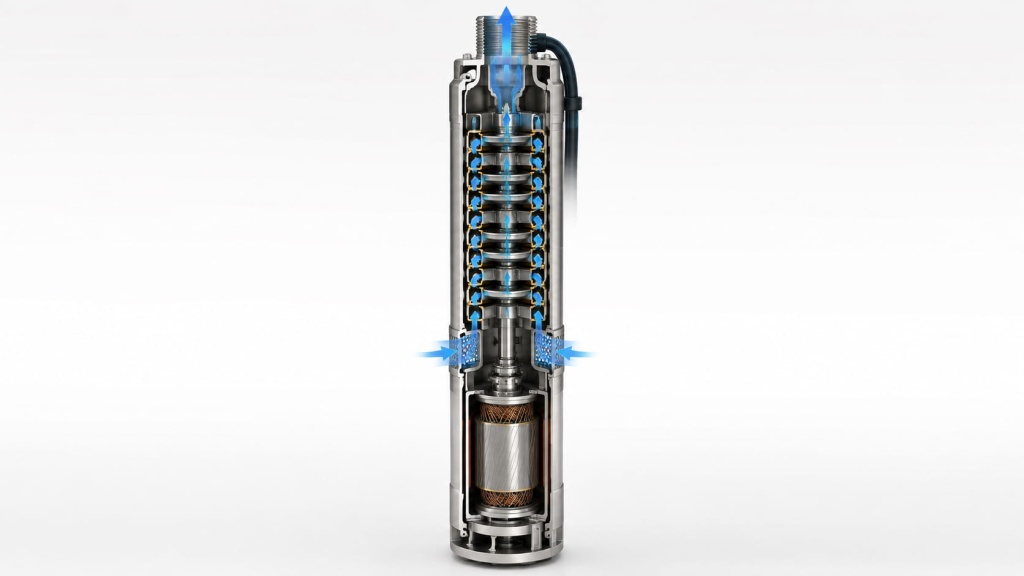

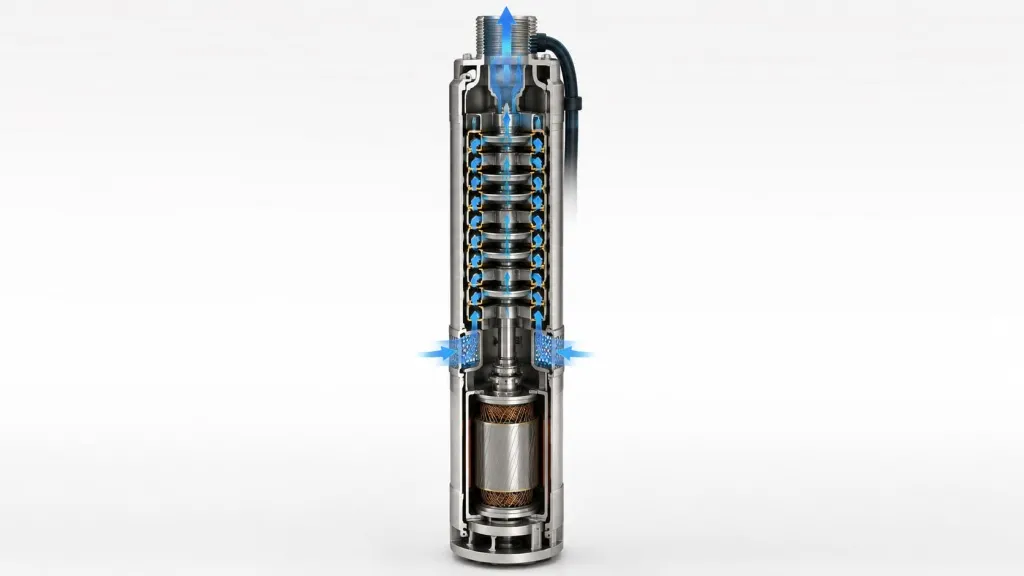

Принцип работы погружного насоса начинается с подачи питания. Двигатель раскручивает вал, вода входит через приемные отверстия и проходит от одной ступени к другой. Давление растет, затем поток уходит в трубу.
Насос не втягивает воду с поверхности, а выталкивает ее вверх. Автоматика запускает его после снижения давления и останавливает при достижении верхней уставки.

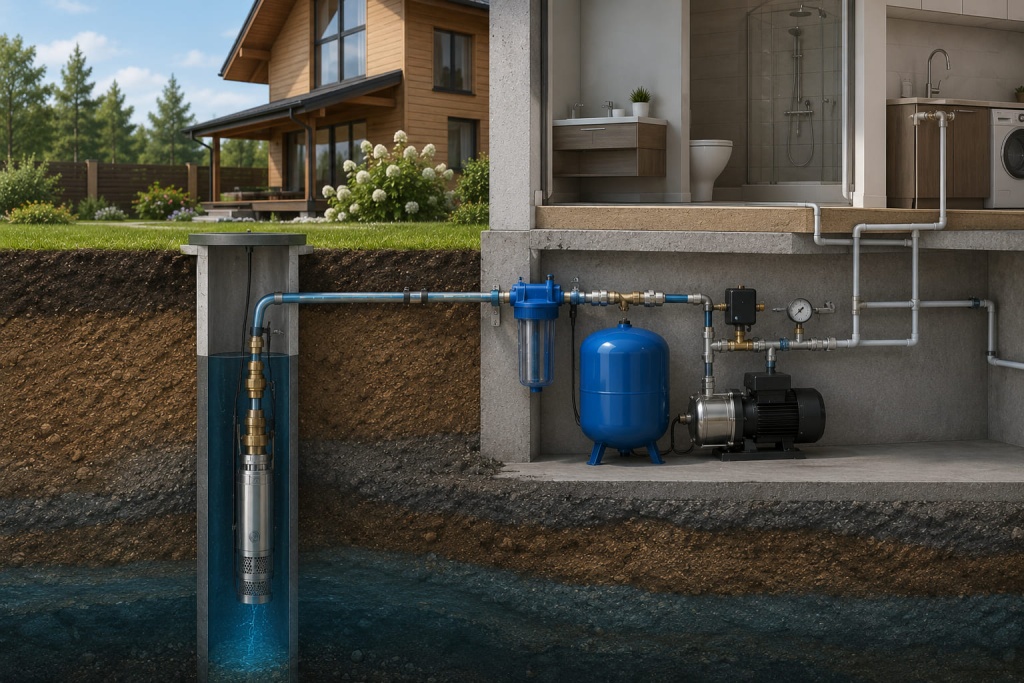

Далее вода по напорному патрубку поступает в трубопровод, затем в гидроаккумулятор или систему водоснабжения дома, а после достижения верхнего порога давления автоматика отключает двигатель.
Глубинный и погружной насос: в чем разница
Термины «погружной» и «глубинный» часто используют как синонимы, но они обозначают не совсем одно и то же. Погружной насос — более широкое понятие: оборудование работает непосредственно в перекачиваемой жидкости. Глубинный насос — разновидность погружного оборудования, предназначенная прежде всего для подъема воды с большой глубины.
| Параметр | Погружной насос | Глубинный насос |
|---|---|---|
| Что это | Общее название насосов, работающих в жидкости | Погружной насос для подъема воды с большой глубины |
| Где применяется | Скважины, колодцы, дренаж, резервуары | Преимущественно глубокие скважины |
| Основная задача | Перекачивание жидкости из источника | Подъем воды с большой глубины и создание необходимого напора |
| Конструкция | Зависит от назначения и типа насоса | Обычно узкий корпус и многоступенчатая гидравлическая часть |
| Пример | Дренажный, скважинный или колодезный насос | Многоступенчатый скважинный насос |
Таким образом, глубинный насос является разновидностью погружного. При выборе оборудования для скважины ориентируются не только на название, но и на требуемый расход, напор, глубину установки, диаметр обсадной трубы и характеристики воды.
Почему насос находится под водой
Погружение сохраняет входную часть заполненной. Вода охлаждает двигатель, однако охлаждение погружного насоса требует движения потока вдоль корпуса.
Кавитация возникает при падении давления и образовании пузырьков пара. Поскольку вход находится под толщей воды, риск ниже, чем у поверхностного насоса с длинной всасывающей линией. Поэтому насос для глубокой скважины устойчиво работает на большой глубине.

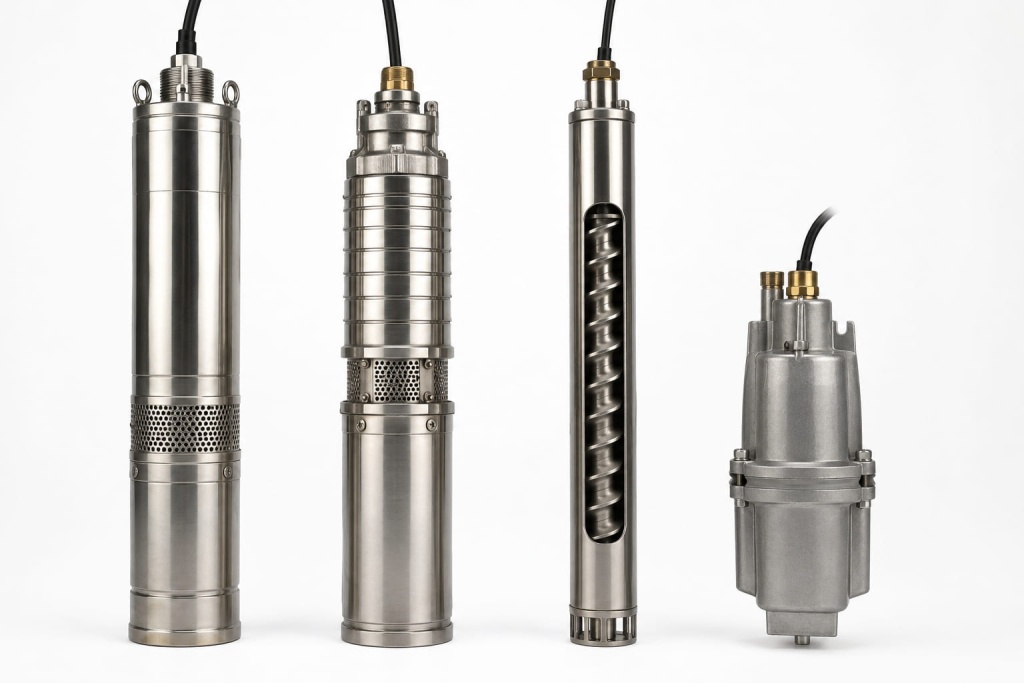

Виды погружных насосов:
| Тип | Принцип | Применение |
|---|---|---|
| Центробежный | Колеса повышают давление | Скважины, дом, полив |
| Вихревой | Поток движется по кольцевому каналу | Малый расход, высокий напор |
| Шнековый | Винт перемещает воду | Вода с допустимыми примесями |
| Вибрационный | Мембрана совершает колебания | Колодцы, периодическая подача |
Центробежный погружной насос подходит для постоянного водоснабжения. Шнековый насос дает ровную подачу, вибрационный насос рассчитан на нечастую работу, а вихревой насос применяют при небольшом расходе. Именно поэтому погружные насосы эффективнее поверхностных моделей при работе с глубокими скважинами, где требуется стабильный подъем воды с большой глубины.
Насос погружного типа по принципу работы
Вихревые насосы
Вихревые погружные насосы создают интенсивное движение жидкости внутри гидравлической части за счет рабочего колеса. Такая конструкция позволяет получать сравнительно высокий напор при небольшом расходе. Вихревые насосы применяют в системах, где требуется работа с водой и жидкостями с допустимым содержанием примесей.
Центробежные насосы
Центробежные погружные насосы являются наиболее распространённым типом. Они используют вращающееся рабочее колесо для перемещения воды или других жидкостей за счет центробежной силы. Такие насосы подходят для чистой воды и жидкостей с низкой вязкостью и без крупных твердых частиц. Их широко используют для водоснабжения, орошения и в различных промышленных системах.
Шнековые насосы
Шнековые насосы используют винтовой механизм для перемещения жидкости через рабочую полость. Вращающийся ротор создает последовательные полости, по которым жидкость перемещается от входа к выходу. Такие устройства подходят для перекачивания более вязких жидкостей и сред с допустимым содержанием мягких твердых частиц.
Вибрационные насосы
Вибрационные насосы используют возвратно-поступательные колебания мембраны для перемещения воды. Они отличаются простой конструкцией, небольшими размерами и массой. Такие насосы применяют для периодической подачи воды из колодцев, емкостей и других источников, когда не требуется высокая производительность.
Где используют оборудование
Погружные насосы применяют для водоснабжения частных домов, подачи воды из скважин и колодцев, наполнения накопительных резервуаров, систем автоматического полива, дренажа, а также в промышленном водоснабжении. При выборе модели важно учитывать тип перекачиваемой жидкости, поскольку оборудование для чистой воды не рассчитано на крупные механические примеси.
Какое давление создает насос
Давление погружного насоса зависит от числа ступеней, расхода, высоты подъема и сопротивления труб. Около 10 м водяного столба дают 1 бар, часть напора теряется в магистрали. Бытовые модели создают от нескольких десятков до 100 м и более, поэтому мощность двигателя не служит единственным ориентиром.
Преимущества и недостатки
| Плюсы | Минусы |
|---|---|
| Работа на большой глубине | Для обслуживания насос извлекают |
| Низкий уровень шума | Ограниченный доступ |
| Высокий напор | Более высокая цена |
| Отвод тепла водой | Требовательность к герметизации |
Основные параметры подбора
| Параметр | На что влияет |
|---|---|
| Статический и динамический уровни | Высота подъема |
| Дебит | Допустимая производительность |
| Диаметр обсадной трубы | Размер корпуса |
| Расход воды | Количество работающих точек |
| Состав воды | Материалы и допустимый песок |
| Автоматика | Защита от сухого хода |
Производительность не должна превышать дебит источника. Также учитывают напор, напряжение, длину кабеля, защиту.
Чтобы подобрать погружной насос для скважины, сначала определяют глубину и динамический уровень воды, дебит источника, требуемый расход и напор, диаметр обсадной трубы и состав воды. После этого выбирают модель по рабочей точке — сочетанию требуемого расхода и напора, а не только по мощности двигателя.
На какой глубине устанавливают погружной насос
Погружной насос устанавливают ниже динамического уровня воды, чтобы во время работы входная часть оставалась полностью погруженной. При этом насос не следует опускать непосредственно на дно скважины: между нижней частью оборудования и дном оставляют безопасный зазор, величина которого зависит от конструкции скважины, содержания песка и требований производителя.
Глубину установки определяют не только по общей глубине скважины. Учитывают статический и динамический уровень воды, дебит источника, расположение входных отверстий насоса и допустимую глубину погружения конкретной модели.
Если динамический уровень воды значительно меняется при работе насоса, положение оборудования рассчитывают с учетом минимального уровня. Это позволяет избежать подсоса воздуха, перегрева двигателя и работы без достаточного охлаждения.
Как правильно подобрать погружной насос: критерии
Выбор подходящего погружного насоса для конкретного применения включает в себя учет ряда факторов, чтобы обеспечить эффективность, надежность и долговечность. Вот основные критерии, которые следует учитывать при выборе погружного насоса:
1. Тип перекачиваемой жидкости
Тип жидкости (вода, сточные воды, химикаты, нефть и т. д.) влияет на выбор насоса. Материалы насоса должны быть совместимы с жидкостью, чтобы избежать коррозии или разрушения. Например, насосы из нержавеющей стали или пластика часто используются для коррозийных жидкостей.
2. Способность обрабатывать твердые частицы
Важно учитывать, содержит ли жидкость твердые частицы, и если да, то какого размера и типа эти частицы. Различные насосы способны обрабатывать твердые частицы разного размера. Например, измельчающие и вихревые насосы предназначены для больших твердых частиц и абразивных материалов.
3. Производительность
Определяет, сколько жидкости должен перемещать насос в течение определенного времени. Это должно соответствовать требованиям применения без чрезмерного увеличения размера насоса, что может быть неэффективно и дорого.
4. Напор
Это высота, на которую насос может поднять жидкость. Важно рассчитать общий динамический напор, который включает вертикальный подъем, потери на трение в трубопроводе и любое обратное давление, чтобы убедиться, что насос соответствует требуемой высоте сброса.
5. Источник питания
Погружные насосы могут питаться от электричества, пневматики или гидравлики. Наличие и стоимость энергии на месте установки скважинных насосов влияет на этот выбор. Электрические насосы наиболее распространены, но во взрывоопасных или огнеопасных средах могут потребоваться пневматические или гидравлические насосы.
6. Эффективность насоса
Эффективность насоса определяет его эксплуатационные расходы со временем. Более эффективный насос будет использовать меньше энергии для перемещения того же количества жидкости по сравнению с менее эффективным. Эффективность также включает в себя учет затрат на обслуживание и продолжительность службы.
7. Размер и требования к установке
Физический размер насоса должен соответствовать выделенному месту установки, такому как обсадная труба скважины или сливная яма. Также следует учитывать требования к установке, включая доступность для обслуживания и ремонта.
8. Условия окружающей среды
Экологические факторы, такие как температура и воздействие химических веществ, могут влиять на производительность насоса. Высокие температуры могут влиять на материалы насоса и производительность двигателя, в то время как опасные химикаты могут требовать специальных уплотнений и материалов.
FAQ
Чем глубинный насос отличается от погружного?
Глубинный – скважинная модель, погружной – общее название техники, работающей в жидкости.
Из чего состоит погружной насос?
Из корпуса, двигателя, вала, гидравлических ступеней, входных отверстий, патрубка, уплотнений и кабеля.
Почему он должен находиться под водой?
Вода заполняет входную часть и отводит тепло.
Можно ли включать насос без воды?
Нет, сухой запуск вызывает перегрев и износ.
Какое давление создает оборудование?
Значение определяют по напорной характеристике конкретной модели.
Какой тип подходит для скважины?
Для постоянной подачи чаще выбирают многоступенчатый центробежный насос.
Как долго он может работать без остановки?
Продолжительность указана в паспорте и зависит от охлаждения.
От чего зависит срок службы погружного насоса?
От качества воды, числа запусков, напряжения, охлаждения и защиты от сухого хода.
Как работает погружной насос?
Погружной насос находится непосредственно в воде и с помощью вращающихся рабочих колес создает давление, которое поднимает воду по напорной трубе к системе водоснабжения.
Почему погружной насос не перегревается?
Во время работы корпус постоянно охлаждается окружающей водой. При соблюдении условий эксплуатации это обеспечивает эффективный отвод тепла и снижает риск перегрева двигателя.
