Выбор насоса для перекачки вязких жидкостей: что важно учитывать в промышленности

Вязкие жидкости — это не только мазут, масла и битумы. В промышленности к ним относят смолы и краски, сиропы и патоки, клеи и герметики, шламы с высоким содержанием твёрдой фазы, а также полимерные растворы, эмульсии и суспензии. Их перекачка предъявляет к насосному оборудованию особые требования: растёт гидравлическое сопротивление, изменяется режим всасывания, критичны сдвиговые напряжения и локальные перегревы, повышается нагрузка на уплотнения и привод. В этом материале — системный алгоритм подбора, сравнение типов насосов, расчётные ориентиры и практические советы по эксплуатации именно для промышленных задач.

Готовые линейки для стартового подбора: консольно-моноблочные насосы, многоступенчатые насосы, погружные насосы и циркуляционные насосы.

1) С чего начинать: не только число Пуаз, но и реология

• Вязкость (μ) при рабочей температуре: динамическая, иногда — кинематическая. Уточняйте рабочий диапазон температур, а не одну точку: μ у масел/смол экспоненциально падает с нагревом.
• Реологический тип: ньютоновские (μ постоянна) или неньютоновские — псевдопластики (сдвигоразжижаемые), дилатанты (сдвигоупрочняемые), тиксотропные/реопексные. Для последних важно ограничивать сдвиг и локальные скорости в проточной части.
• Плотность ρ, содержание твёрдых частиц (размер, абразивность), летучесть, температура вспышки, химическая агрессивность.
• Гидравлика: требуемые Q (м³/ч), ΔP или H (м), длина и геометрия трубопровода, число пусков/остановов, необходимость дозирования и ЧРП.
• Санитарные и взрывозащитные требования: CIP/SIP, гигиеническое исполнение, ATEX.

2) Как вязкость влияет на насосы

С ростом μ падает КПД и расход центробежных насосов при постоянной скорости вращения, растут потери на трение и риск кавитации (из-за больших потерь на всасывании). Напротив, объёмные насосы (шестерёнчатые, винтовые, лопастные, диафрагменные, плунжерные, перистальтические) сохраняют подачу практически независимо от давления, лучше переносят высокую μ и обеспечивают дозирование.

2.1 Центробежные насосы: когда их можно применить

Их выбирают при умеренной вязкости (ориентировочно до 100–300 cP) и больших расходах. Рекомендации:

• Смещайте рабочую точку ближе к BEP (зона max КПД), снижайте обороты ЧРП.
• Используйте увеличенные диаметры всасывания, короткие и «прямые» подводы, минимизируйте арматуру на всасывающем участке.
• Рассмотрите открытые/полуоткрытые колёса для жидкостей с включениями/загустевшими фракциями.
• Учитывайте коррекцию кривых по высокой вязкости — номинальные паспортные кривые для воды неприменимы без поправок.

2.2 Объёмные насосы: золотой стандарт для высокой μ

• Шестерёнчатые (внутреннее/наружное зацепление): точное дозирование, компактность, высокое ΔP; чувствительны к абразиву, требуют качественной фильтрации и грамотной смазки/материалов.
• Лопастные (вихревые/вставные): хорошие на средних вязкостях, мягкий поток, ограниченная абразивоустойчивость.
• Винтовые (эксцентриковые, progressing cavity): переносят крайне высокую μ, шлам и включения, дают стабильный ламинарный поток с низким сдвигом; важна совместимость ротора/статора по химии и температуре.
• Двухвинтовые: высокие расходы, широчайший диапазон μ, санитарные исполнения (пищевка, фарма).
• Перистальтические: «бережные» к среде, самовсасывающие, устойчивы к абразиву; ограничения по давлению и ресурс шланга.
• Плунжерные/диафрагменные дозировочные: для точного ввода вязких реагентов под высоким давлением; чувствительны к пульсациям, часто комплектуются демпферами.

3) Трубопроводы и арматура: скорость — главный регулятор

Для вязких жидкостей рекомендуют снижать скорость потока во избежание чрезмерных потерь и сдвига:

• Всасывание: 0,5–1,0 м/с (иногда ниже) — для минимизации потерь и риска кавитации.
• Напор: 1,0–2,0 м/с; выше — только при обосновании, учитывая нагрев и износ.
• Выбирайте радиусные отводы, арматуру с полным проходом, ставьте обратный клапан с мягким закрытием (антигидроудар).
• Для загустевающих сред — рубашки обогрева, паровой/электрический трейсинг, теплоизоляция, чтобы удерживать μ в «рабочем окне».

4) Взгляд на расчёт: мощность, кавитация, запас по ΔP

4.1 Центробежные насосы

Полезная мощность: P_пол = ρ · g · Q · H. Требуемая мощность на валу: P_вал = P_пол / η. Для высокой μ КПД η ниже, чем для воды — закладывайте запас по приводу (часто +15–30%).

NPSH: из-за больших потерь на всасывании при высокой μ сохраняйте увеличенный запас (не менее 1,0–2,0 м сверх требуемого NPSH_r), сокращайте длину и арматуру на всасывающей линии, держите резервуар над насосом.

4.2 Объёмные насосы

Приближённо: P_вал ≈ (ΔP · Q) / η. Здесь основным «пожирателем» мощности становится перекачиваемое давление и утечки (внутренний слеп). Чем выше μ, тем ниже утечки — растёт η, но поднимаются потери по трению в проточной части и нагрузка на привод. Обязательно ставьте предохранительный клапан (байпас) на случай закрытия напорной арматуры.

5) Материалы и уплотнения: химия + температура + сдвиг

• Материалы проточной части: AISI 316L/дуплекс — для масел, растворителей, пищевых сиропов; сплавы и упрочнённые покрытия — при абразиве; эластомеры (NBR/EPDM/FKM/FFKM) — строго по химстойкости и температуре.
• Торцевые уплотнения: пары SiC/SiC, карбон/SiC; для высоких μ и сдвигочувствительных сред — часто двойные уплотнения с планом подачи барьерной жидкости (охлаждение/смазка), особенно при нагретых вязких продуктах.
• Магнитная муфта (sealless) — когда протечки недопустимы (летучие/опасные среды), но проверяйте охлаждение втулки при высоких μ.
• Санитарные исполнения: электрополировка, зазоры, отсутствие «мёртвых зон», возможность CIP/SIP без разборки — актуально для пищевой/фармацевтической отрасли.

6) Температура и обогрев: держим вязкость под контролем

Для масел, битумов, полимеров и паток критична поддержка температуры по всей линии: насос (рубашка/термокожух), всасывание и напор, арматура, фильтры. В проект закладывают:

• Паровые/масляные рубашки на корпусе насоса и шнеке, греющие кабели на трубопроводах.
• Изоляцию для минимизации теплопотерь и «точек застывания» на вентилях/фланцах.
• Систему рециркуляции/байпас на прогрев перед запуском.

7) Управление и защита: ЧРП, датчики, логика пуска

• Частотно-регулируемый привод — мягкие пуски, снижение сдвига, энергосбережение, адаптация под меняющуюся μ (по температуре).
• Датчики давления/расхода/температуры — защита от перегрева, «сухого хода», превышения ΔP (особенно на объёмных насосах).
• Предохранительный клапан (либо встроенный, либо на коллекторе) — must-have для PD-насосов.
• Виброконтроль — раннее выявление износа роторов, шестерён, статорных втулок.

8) Сценарии подбора: от масел до шламов

Масла/смазки/дизельные присадки, μ до 1000–5000 cP

Для перекачки между резервуарами — шестерёнчатые/двухвинтовые; для дозирования — шестерёнчатые тонкой подачи. Если нужен большой расход при умеренной μ — центробежные с коррекцией кривых, укрупнённым всасыванием и ЧРП.

Сиропы, патоки, карамельные массы (пищевка)

Сдвигочувствительные, липкие жидкости — винтовые (эксцентриковые) и двухвинтовые санитарного исполнения (CIP/SIP), низкие обороты, полировка, обогрев рубашками.

Краски, смолы, полимерные дисперсии

Зависимые от температуры и сдвига; используйте перистальтические (при абразиве и пигментах), винтовые или шестерёнчатые с контролем ΔP и температурным контуром.

Шламы и суспензии высокой μ

Винтовые (progressing cavity) с широким проходом, перистальтические при высокой абразивности, диафрагменные для дозирования и «грязных» операций.

9) Экономика владения (TCO): где теряются деньги

• Неверный тип насоса → работа далеко от BEP или на пределе крутящего момента, перегрев и ранний износ.
• Недостаточный обогрев → рост μ и ΔP, скачок потребляемой мощности, кавитация на всасывании.
• Уплотнения «на пределе» → протечки плотной/липкой среды, аварийные простои; переход на двойные уплотнения/магнитную муфту окупается.
• Отсутствие байпаса на PD-насосах → риск аварий при закрытой арматуре.

10) Чек-лист инженера по вязким средам

1. Подтвердите μ(T) и реологический тип; при необходимости — лабораторная кривая.
2. Задайте Q/ΔP (или H), режим (непрерывный/дозирование), число пусков.
3. Выберите тип: центробежный (умеренная μ, большие расходы) или объёмный (высокая μ, точность, дозирование).
4. Спроектируйте всасывание: коротко, крупным диаметром, минимум арматуры, приподнятый резервуар.
5. Проверьте материалы/уплотнения по химии и температуре; при риске — двойные торцевые или sealless.
6. Рассчитайте привод с запасом; заложите ЧРП.
7. Предусмотрите обогрев/изоляцию трубопровода и насоса.
8. Установите предохранительный клапан и датчики ΔP/T/вибрации.
9. Подготовьте режим пуска: прогрев + рециркуляция до выхода μ в «окно».
10. Согласуйте регламент CIP/SIP/промывок и ЗИП.

11) Где посмотреть и с чего начать подбор

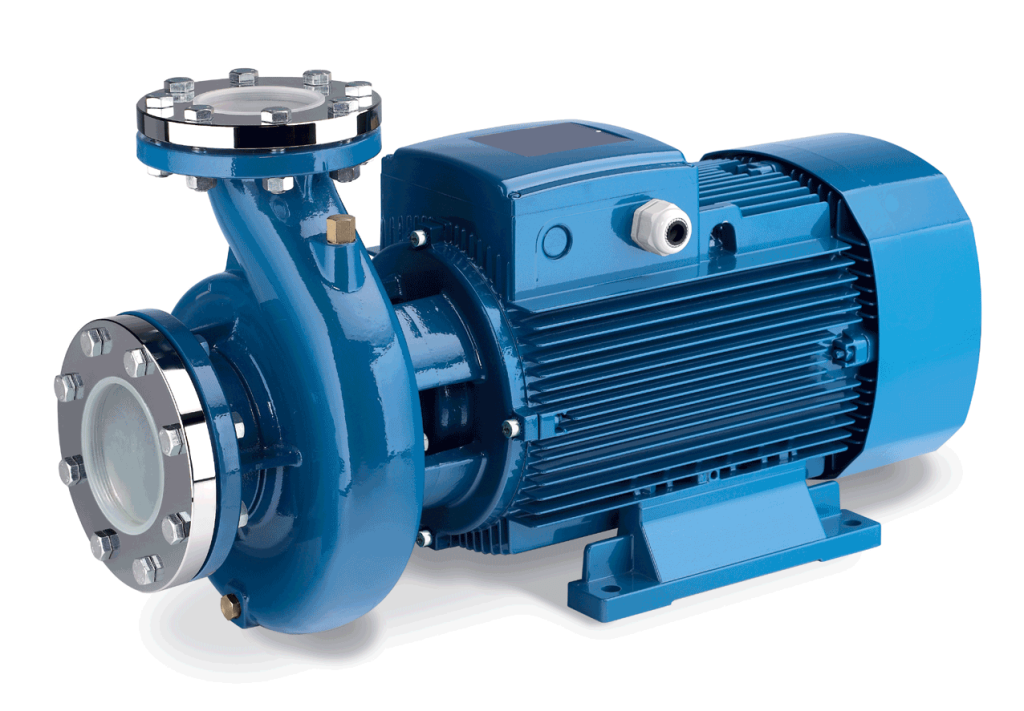

• Консольно-моноблочные насосы — большие расходы при умеренной вязкости, простая обвязка.
• Многоступенчатые насосы — высокие напоры, перекачка на этажи/в аппараты.
• Погружные насосы — колодцы, резервуары, приём смесей и стоков с повышенной μ.
• Циркуляционные насосы — контуры подогрева/охлаждения, поддержание температуры и вязкости.

Перекачка вязких жидкостей — это про баланс: правильный тип насоса, стабильная гидравлика всасывания, корректные материалы и уплотнения, продуманная теплоизоляция и обогрев, а также «умное» управление с ЧРП и защитой по давлению/температуре. Такой подход снижает энергозатраты и простои, поддерживает качество продукта (минимум сдвига и перегрева) и продлевает ресурс оборудования.
