Насосы высокого давления работают там, где технологический процесс требует создать значительный напор: подпитка котлов и испарителей, обвязка теплообменников на высотных трассах, обратная осмотическая очистка, гидроиспытания, противопожарные установки, подачи в колонны и реакторы. В промышленности «высокий» — это не только цифра напора, но и устойчивость к пульсациям, температуре, кавитации и износу. Ниже — устройство, ключевые узлы и практические правила монтажа, чтобы агрегат долго работал в зоне максимального КПД.

Подобрать подходящую линейку можно в разделах каталога: многоступенчатые насосы (классическое решение для высоких напоров), консольно-моноблочные (когда нужен высокий расход и средний/повышенный напор), погружные (для глубоких резервуаров/скважин) и циркуляционные (вспомогательные контуры, поддержание температуры и давления).

Классы и принцип работы

Многоступенчатые центробежные

Самый распространённый «высоконапорный» класс. Несколько рабочих колёс последовательно на одном валу повышают напор по ступеням. Отличаются высокой энергоэффективностью, стабильной характеристикой и умеренными пульсациями потока. Применяются для чистых и условно чистых сред (вода, конденсат, теплоноситель). Смотрите подбора в многоступенчатых насосах.

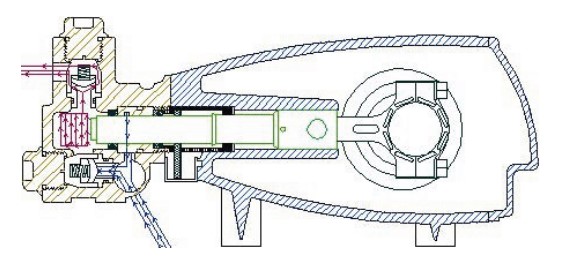

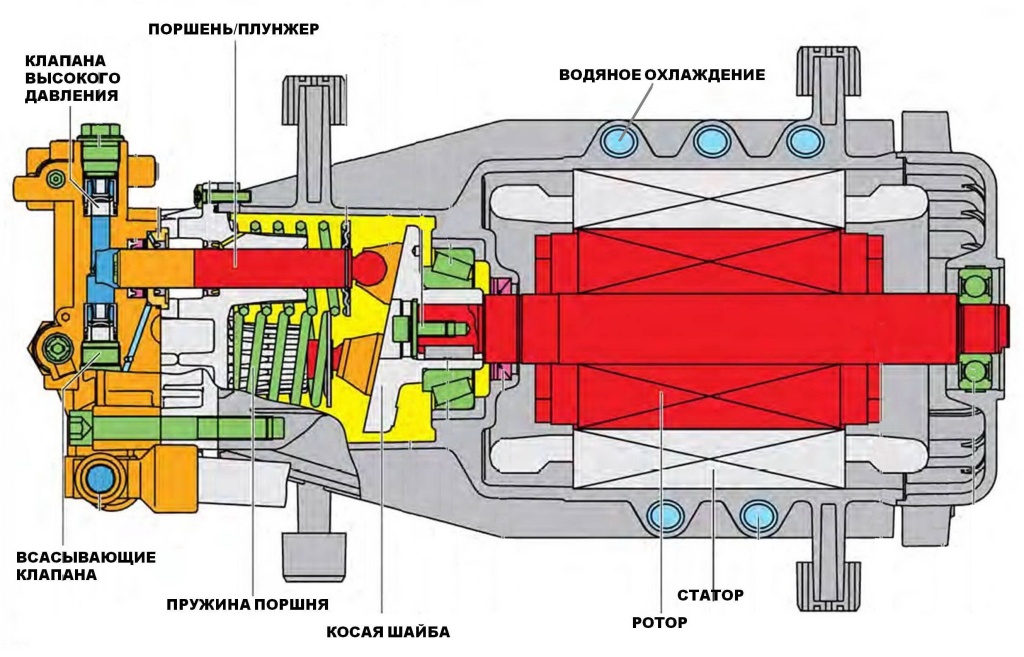

Плунжерные/поршневые (объёмные)

Создают очень высокий напор при сравнительно небольших расходах. Точный дозированный поток, выдерживают «жёсткие» технологические требования (вплоть до ультравысокого давления). Требуют демпферов пульсаций и грамотной обвязки по безопасности.

Погружные многоступенчатые

Вал и колёса находятся в колонне, насос работает прямо в среде (резервуар, скважина). Это минимизирует риски кавитации за счёт большого NPSH_available (уровень над всасыванием). Актуально для глубоких источников, подпора противопожарных систем, подачи в башни. Смотрите погружные насосы.

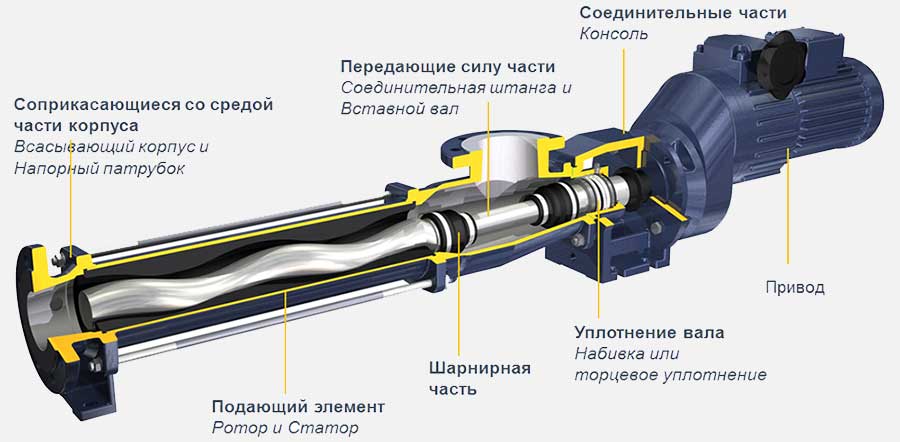

Устройство и ключевые узлы (на примере многоступенчатого центробежного)

Корпус (улитка/секции) — набор секций с диффузорами, собирающих энергию из каждого рабочего колеса и передающих её в следующую ступень.
Рабочие колёса — закрытые/полузакрытые, из сталей/бронз/сплавов; их профиль определяет КПД и устойчивость к кавитации.
Диффузоры/направляющие аппараты — превращают скорость потока в напор, «прибирают» вихри, повышают эффективность.
Вал и подшипниковые опоры — воспринимают радиальные/осевые нагрузки; балансировочный диск/барабан компенсирует осевое усилие ступеней.
Уплотнение вала — одинарные/спаренные торцевые уплотнения. Для высоких давлений используют барьерные/буферные жидкости (flush-планы) и циркуляцию для отвода тепла.
Компенсаторы температур — конструктивные элементы, снимающие тепловые деформации между корпусом и валом.
Гидравлическая часть — рассчитана на работу вблизи BEP (Best Efficiency Point), где минимальны вибрации и нагрузки на подшипники и уплотнения.

Полезная мощность определяется выражением P = ρ · g · Q · H. При подборе закладывают КПД насоса (η_нас) и привода (η_двиг), чтобы корректно определить мощность двигателя и тепловой режим узлов.

Материалы и их выбор

Корпус и колёса: нержавеющие стали (AISI 304/316) для коррозионной среды, высокохромистые сплавы и бронзы — для стойкости к кавитационной эрозии, углеродистые стали — для нейтральных сред.
Валы: легированные стали с высокой усталостной прочностью; наплавки/напыления на посадочных под уплотнения.
Уплотнения: пары трения SiC/SiC (абразив, горячие среды), графит/керамика (чистая вода), эластомеры под температуру/химию.

Требования к всасыванию (антикавиционные меры)

Запас по NPSH: NPSH_available должен превышать NPSH_required с запасом. Поднимите уровень жидкости на всасе, укоротите и укрупните всасывающую линию, дайте прямой участок ≥5D до патрубка.
Скорость во всасывании: держите 0,8–1,5 м/с (чтобы снизить потери и риск кавитации).
Арматура: исключить «удушающие» фильтры и резкие повороты перед входом; при необходимости — сетка-уловитель крупняка с большим проходом и регулярной ревизией.

Особенности монтажа: фундамент, центровка, обвязка

Фундамент и виброизоляция

Жёсткое основание и качественная заливка подрамника (grouting). Любой перекос = рост вибраций и износ подшипников.
Анкерование — с учётом тепловых деформаций трубопроводов и периодического снятия агрегата.

Центровка и муфта

Центровку проводят после окончательной обвязки трубопроводов и параллельно проверяют отсутствия «подъёма» патрубков.
Перецентровка — после горячих испытаний (температурная стабилизация).

Всасывающая и напорная линии

Всасывание: прямой участок ≥5D, скорость 0,8–1,5 м/с, диаметр ≥ входного патрубка, обязательный воздухоотвод.
Напор: скорость 1,5–2,5 м/с, обратный клапан + запорная арматура, плавные отводы. На длинных трассах — воздушники/гидрокомпенсаторы против гидроударов.
Bypass/рециркуляция: для мягкого пуска/остановки и минимального расхода через насос при закрытой арматуре.

Управление и защита

Частотное регулирование (VFD) — удерживает точку вблизи BEP при изменяющейся нагрузке, снижает пусковые токи и гидроудары.
Датчики: давление/температура до и после насоса, вибрация, протечки в зонах уплотнений, ток двигателя. Аварийные уставки — на щите управления.
Предохранение: для высоких давлений — предохранительные клапаны и логика «мягкого останова».

Пусконаладка: пошаговый алгоритм

Механика: проверка затяжки, центровки, свободного проворота, зазоров, направления вращения (на холостом пробе без жидкости не раскручивать более нескольких секунд).
Гидравлика: заполнение корпуса и всасывания, развоздушивание высоких точек, открытие обводной линии.
Электрика/автоматика: проверка уставок, цепей аварийной остановки, калибровка датчиков.
Пуск: плавный, с контролем токов, вибрации и давления. Вывод в рабочую точку по системной кривой, закрытие bypass.
Обкатка: мониторинг трендов (вибрация, температура подшипников/уплотнений, Δp). После 24–72 ч — повторная центровка.

Типичные ошибки и как их избежать

Работа вдали от BEP: повышенная вибрация, износ уплотнений и подшипников. Решение — пересчёт точки, VFD, подбор крыльчатки/ступеней.
Недостаток NPSH: кавитация, эрозия колёс. Решение — подпор, укороченная/укрупнённая всасывающая линия, погружное исполнение (смотреть).
Жёсткая подводка труб: «уводит» центровку. Решение — компенсаторы/скользящие опоры.
Дросселирование заслонкой «в ноль»: перегрев и кавитация. Решение — VFD и байпас минимального расхода.
Неверный выбор материалов: коррозия/эрозия. Решение — нержавеющие/высокохромистые сплавы, бронзы, защитные покрытия.

Обслуживание и предиктивная диагностика

Ежесменный контроль: протечки, шум/вибрация, ток двигателя, давление на всасе/напоре.
Периодика: анализ виброспектра, термоконтроль подшипников, ревизия торцевых уплотнений и смазок, проверка зазоров ступеней.
Гидравлика: падение производительности/рост Δp — признак засора, обрастания или кавитационного износа.

Где какие модели уместны

Высокий напор при чистой воде: многоступенчатые (котельные, осмос, подпитка аппаратов).
Высокий расход и средний/повышенный напор: консольно-моноблочные с правильно подобранным колесом и приводом.
Глубокие источники/резервуары: погружные многоступенчатые (минимум рисков кавитации).
Вспомогательные контуры: стабилизация потоков/температур — циркуляционные насосы.

Насос высокого давления — это система из гидравлики, механики и автоматизации. Ресурс и эффективность определяются не только числом ступеней, но и тем, как вы обеспечили запас по NPSH, смонтировали трубопроводы, отцентровали вал, подобрали материалы и настроили управление. Следуя описанным шагам монтажа и пусконаладки, вы удержите рабочую точку близко к BEP, уменьшите вибрации и продлите жизнь уплотнениям и подшипникам.
