Насосы для перекачки шликера, глины и керамических суспензий: как выбрать, настроить и эксплуатировать без простоев

Шликер, глиняные массы и керамические суспензии — сложные для гидротранспорта среды: высокая вязкость, абразивные твердые включения, склонность к расслоению и осаждению, чувствительность к сдвиговым нагрузкам. Неправильный выбор насоса приводит к быстрому износу рабочих органов, засорам, кавитации и потере качества продукта. В этом материале — практическая методика подбора и эксплуатации насосов под «керамику»: где подойдут центробежные, где выигрывают винтовые и мембранные решения, как избежать избыточного сдвига, чем защитить гидравлику от абразива и что предусмотреть в обвязке.

Готовые типовые решения смотрите в каталоге: консольно-моноблочные, многоступенчатые, погружные и циркуляционные насосы.

1. Характер среды: три параметра, которые решают всё

1. Объемная доля твёрдой фазы (мас. % и распределение по фракциям). Чем крупнее и тверже частицы (кварц, шамот), тем выше абразивность и риск износа рабочих органов.
2. Реология (псевдопластичность/бингамовская пластичность, предел текучести τ₀). Для шликера типичны сдвиговое разжижение и некоторый предел текучести — насос должен «пробивать» его, но не «взбивать» смесь.
3. Склонность к осаждению/расслоению. Низкие скорости в трубопроводе ведут к осадку; слишком высокие — к эрозии и деградации структуры суспензии.

Практический ориентир: для большинства керамических суспензий поддерживают скорость в трубопроводе 1,2–2,5 м/с: ниже — риск осадка, выше — ускоренный износ. Повороты делают «широкими», с большим радиусом и минимальным числом арматуры «на пути».

2. Типы насосов и их роль в «керамической» цепочке

2.1. Центробежные (включая погружные)

Где хороши: транспорт шликера на технологические ёмкости, перекачка после смесителей и сгущителей, дренаж и оборотные контуры. Простая конструкция, высокая подача.

На что смотреть: открытые или полуоткрытые рабочие колёса, износостойкие материалы (Hi-Cr, Ni-Hard, полиуретановые/эластомерные покрытия), увеличенные зазоры. Для карьеров, шламовых ям и подземных ёмкостей — погружные исполнения с усиленными подшипниковыми узлами.

Плюсы: простота, ремонтопригодность, большие подачи. Минусы: чувствительны к кавитации; при высоких скоростях создают сдвиг и могут «разбивать» хлопьевидные структуры.

Смотрите консольно-моноблочные насосы для компактных стационарных узлов и погружные — для «грязных» колодцев и приямков.

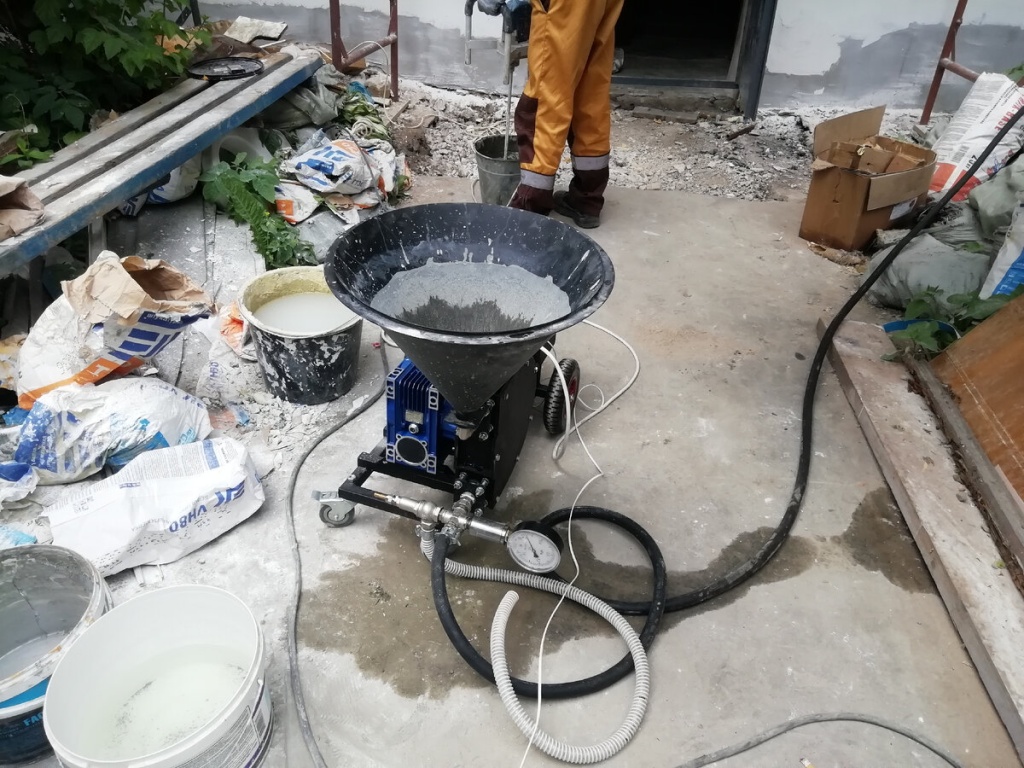

2.2. Винтовые (объёмные, прогрессивно-камерные)

Где хороши: дозирование и мягкая перекачка вязких, чувствительных к сдвигу суспензий, подача на фильтр-прессы, глазурные массы, slip-feed в литьевые формы.

Плюсы: низкий сдвиг, равномерный поток, толерантность к включениям. Минусы: чувствительность эластомера статора к химии/температуре, требовательность к качеству смазки среды.

В ряде задач винтовые решения дополняют «магистраль» из центробежных агрегатов: центробежный — на транспорт, винтовой — на точную подачу в процесс.

2.3. Мембранные (диафрагменные)

Где хороши: перекачка «тяжёлых» суспензий с высоким содержанием абразива и воздуха, дозирование без эмульгирования, перенос по гибким трассам.

Плюсы: само-всасывание, сухой ход (для ряда исполнений), высокая химстойкость. Минусы: пульсации потока (решаются демпфером), ограниченная подача.

2.4. Многоступенчатые центробежные

Где уместны: когда требуется значительный напор при умеренной/низкой абразивности — например, подача воды или разжиженных суспензий по высоте, циркуляция через гидроциклоны. Смотрите раздел многоступенчатых насосов.

2.5. Циркуляционные

Роль: поддержание однородности в ёмкостях, «разгон» слоев перед перекачкой, мягкая циркуляция в трассах подготовки глазури. Раздел циркуляционных насосов поможет выбрать компактные решения для контуров перемешивания.

3. Алгоритм подбора: от реологии к крыльчатке

1. Задайте режим: требуемая подача Q (м³/ч) и напор H (м). Учитывайте геодезию, линейные потери (λ·L/D·v²/2g), местные сопротивления (арматура, колена, клапаны).
2. Выберите тип:
   • Q высокий, H низкий–средний, частицы мелкие/средние → центробежный (в т.ч. консольно-моноблочный).
   • Сдвигочувствительная смесь, дозирование, стабильный поток → винтовой.
   • Высокая абразивность, воздух, «грязные» колодцы → погружной или мембранный.
   • Большие H при чистых/условно-чистых средах → многоступенчатый.
3. Материалы: рабочее колесо — высокохромистый чугун, износостойкая сталь, полиуретан; футеровка корпуса — эластомеры, базальт/SiC вставки для особо абразивных участков.
4. Уплотнение: торцевое спаренное (для абразива), механическое с барьерной жидкостью, «фонтанирующие» промывки для защиты пары трения.
5. NPSH: проверьте запас по кавитации (NPSH_available > NPSH_required+запас). Для густых шликеров — увеличьте подпор, поднимите уровень в приёмной ёмкости, укоротите всасывание, поставьте «под залив».

4. Обвязка и гидравлика трассы: мелочи, которые экономят ресурс

• Трубопровод: гладкие износостойкие трубы, минимум резких поворотов. Диаметр выбирают под скорость 1,2–2,5 м/с.
• Арматура: шаровые/затворы с полным проходом, обратные клапаны с мягким закрытием; фильтры-грубоуловители перед насосом — только с большим проходным сечением и ревизией.
• Рециркуляция: петля «на себя» для поддержания однородности, особенно на винтовых линиях дозирования.
• Мойка: CIP-патрубки для промывки фильтрами/водой, «карманы» осадка — под углом с ревизией.
• Датчики: контроль вибрации, температуры подшипников, давления до/после насоса — ранняя диагностика износа и засора.

5. Износ и защита от абразива

Износ — плата за скорость и абразив. Снизить его можно:

• Подбором крыльчатки: открытая/полуоткрытая с увеличенным проходом — меньше «затыков» и локальных скоростей.
• Футеровками: эластомерные/полиуретановые вставки гасят ударные нагрузки частиц.
• Скоростным режимом: не разгонять смесь сверх 2,5–3 м/с без необходимости — износ растёт экспоненциально.
• Промывкой уплотнений: барьерная жидкость уносит абразив с пары трения.

6. Сдвиг и качество продукта

Глазури и тонкодисперсные шликеры чувствительны к сдвигу: избыточная турбулентность разрушает флокулы, меняет вязкость и оседаемость. Решения:

• Винтовые насосы на участках дозирования и подачи в формы.
• Крупные сечения труб и мягкие повороты — снижение градиента скоростей.
• Обходной контур для «разгона» перед стартом и мягкого останова (анти-гидроудар).

7. Эксплуатация и ТО: чек-лист керамиста

1. Перед пуском: заполните линию суспензией, проверьте отсутствие подсоса воздуха, выставьте задвижки в рабочее положение.
2. Пуск: краткая рециркуляция для «однородности» смеси, затем вывод на линию. Для погружных — убедитесь, что заборное окно не в зоне осадка.
3. Контроль: раз в смену — вибрация/шум, температура подшипников, давление до/после насоса, ток двигателя.
4. Мойка: регулярная промывка тёплой водой или оборотной жидкостью; для глазурей — режим, исключающий шок для эластомеров.
5. Регламент: проверка зазоров колеса и футеровок, ревизия уплотнений, смазка подшипников по паспорту.

8. Типовые схемы применения

Схема А — «магистраль» шликера из смесителя в накопитель

• Насос: центробежный консольно-моноблочный с полуоткрытым колесом.
• Особенности: крупный проход, футеровка из эластомера, обводная линия для мягкого пуска/остановки.

Схема B — подача глазури на распыление/насыщение

• Насос: винтовой (прогрессивно-камерный) с эластомерным статором.
• Особенности: низкий сдвиг, равномерный поток, рециркуляция для поддержания однородности.

Схема C — приямок и дренаж шламов

• Насос: погружной шламовый с износостойким колесом.
• Особенности: работа в среде с высокой долей твёрдой фазы, повышенный ресурс уплотнений.

Схема D — высоконапорная подача воды/разжижителя

• Насос: многоступенчатый.
• Особенности: стабильный высокий напор, чистая/условно-чистая среда.

9. Частые ошибки и как их избежать

• Слишком узкие трубы → высокие скорости, эрозия и кавитация. Решение: пересчитать диаметр под 1,5–2,0 м/с.
• Закрытые колеса для абразива → «цементация» зазоров. Решение: полуоткрытое/открытое колесо, увеличенные проходы.
• Игнорирование NPSH → кавитация на густых суспензиях. Решение: подпор, короткое всасывание, «под залив».
• Нет промывки уплотнений → быстрый износ. Решение: барьерная жидкость, «фонтанирующие» промывки.
• Резкие пуски/остановы → гидроудары и расслоение. Решение: VFD (плавный пуск), обводная линия.

10. Что выбрать прямо сейчас

• Для основной транспортировки шликера по цеху — консольно-моноблочные центробежные насосы с износостойкими материалами.
• Для приямков, «грязных» точек и переменных уровней — погружные насосы с открытым колесом.
• Для мягкой подачи глазурей/вязких суспензий — объёмные (винтовые) решения и вспомогательные циркуляционные для поддержания однородности.
• Для высоких напоров в чистых контурах — многоступенчатые агрегаты.

Ключ к безаварийному перекачиванию шликера и глиняных суспензий — баланс между мягкостью гидравлики и износостойкостью. Подберите тип насоса под реологию и абразивность, держите скорость в трубопроводе в «оконном» диапазоне, защитите уплотнения и рабочие органы, а обвязку сделайте «просторной» и удобной в ревизии. Это снизит издержки, стабилизирует качество и уберёт незапланированные простои.
