Циркуляционные насосы: виды, характеристики и выбор

Циркуляционный насос — это устройство, обеспечивающее равномерный обогрев жилых и нежилых помещений. В системах автономного отопления насос способствует циркуляции теплоносителя (горячей воды или антифриза) через трубы, батареи и теплые полы. Он необходим для преодоления сопротивления в трубопроводах и доставки теплоносителя в удаленные точки системы.

Применение циркуляционного насоса:

• Усиление напора при низком давлении.
• Предотвращение образования воздушных пробок.
• Обеспечение отопления на верхних этажах или при установке котла в подвале.
• Продление срока службы системы отопления за счет равномерной циркуляции теплоносителя.

Циркуляционные насосы — это энергоэффективное оборудование, позволяющее снизить расходы на отопление. Выбор подходящей модели требует учета характеристик системы отопления и параметров самого насоса.

---

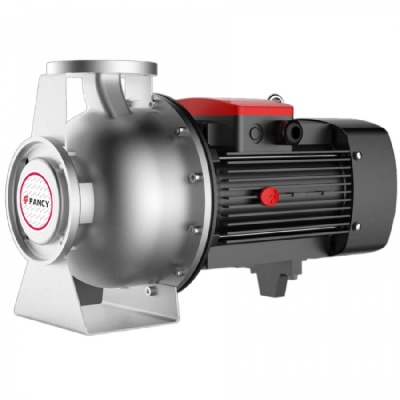

Конструкция и принцип работы циркуляционного насоса

Циркуляционный насос состоит из:

• Электродвигателя, создающего вращение.
• Вала, передающего крутящий момент.
• Крыльчатки, расположенной в корпусе в форме "улитки".
  Все элементы защищены металлическим корпусом, устойчивым к коррозии.

Принцип работы:
Крыльчатка, вращаясь, создает движение теплоносителя, который проходит через замкнутый контур системы отопления: котел, трубы, радиаторы и обратку, возвращаясь для повторного нагрева.

Применение:
Циркуляционные насосы особенно актуальны в системах с длинными трубопроводами, теплым полом и при необходимости доставки теплоносителя на удаленные участки или этажи. Их использование улучшает эффективность системы отопления и снижает износ котла.

---

Маркировка циркуляционных насосов

Маркировка насоса содержит информацию о его характеристиках:

• UP — тип насоса.
• S — наличие нескольких рабочих режимов. Если буква отсутствует, насос имеет одну скорость.
• 25 — диаметр входного отверстия в мм.
• 40 — напор в дм.
• 180 — монтажная длина в мм.

Пример: UPS 25-40 180. В некоторых моделях также указывается материал корпуса: N (нержавеющая сталь), B (бронза), отсутствие буквы — чугун.

---

Виды циркуляционных насосов

Циркуляционные насосы делятся на два типа в зависимости от конструкции ротора:

1. С мокрым ротором
   Ротор и крыльчатка контактируют с теплоносителем, обеспечивая охлаждение и смазку. Эти насосы:

• Работают тихо.
• Просты в установке.
• Подходят для бытового применения в квартирах и домах.
• Отличаются долгим сроком службы.

1. С сухим ротором
   Ротор отделен от теплоносителя. Насосы этого типа:

• Имеют высокий КПД и мощность.
• Используются на предприятиях и в промышленных системах.
• Требуют регулярного обслуживания.
• Производят больше шума, поэтому требуют отдельного помещения.

---

Как выбрать циркуляционный насос

При выборе насоса важно учитывать:

1. Место установки
   Рекомендуется устанавливать насос на контуре обратки, где температура теплоносителя ниже. Это снижает износ деталей, особенно если крыльчатка выполнена из пластика.

2. Мощность
   Мощность определяет производительность насоса и должна соответствовать потребностям системы отопления. Формула расчета:

Мощность=МощностькотлаРазницатемпературподачииобраткиМощность = \frac{Мощность котла}{Разница температур подачи и обратки}Мощность=РазницатемпературподачииобраткиМощностькотла​

1. Температурный диапазон
   Нарушение допустимой температуры может привести к поломке оборудования.

2. Производительность и напор
   Формула для расчета производительности:

Q=QnΔt×1.165Q = \frac{Qn}{\Delta t \times 1.165}Q=Δt×1.165Qn​

Для напора используется формула:

H=R×L×ZF10000H = \frac{R \times L \times ZF}{10000}H=10000R×L×ZF​

где RRR — показатель трения, LLL — длина трубопровода, ZFZFZF — коэффициент сопротивления.

---

Материалы рабочих элементов

Крыльчатка насоса может быть изготовлена из:

• Пластика — менее долговечный материал.
• Чугуна — подходит для бытовых систем средней мощности.
• Нержавеющей стали — долговечный материал для насосов высокой производительности.
• Латуни — устойчив к коррозии, обеспечивает долгий срок службы.

---

Дополнительные функции циркуляционных насосов

Современные насосы оснащаются полезными функциями:

• Автоматический режим: управление скоростью и давлением.
• Таймер: настройка времени работы.
• Защита от перегрева и сухого хода: предотвращает поломки из-за отсутствия воды.
• Сдвоенная конструкция: второй рабочий блок обеспечивает бесперебойность.

---

Где купить циркуляционный насос

Выбор подходящего насоса можно сделать в специализированных магазинах или онлайн. Обратите внимание на проверенных производителей и наличие гарантии. Современные модели обеспечат эффективное и экономичное отопление вашего дома.
