Циркуляционный насос поддерживает движение теплоносителя, выравнивает прогрев радиаторов и обеспечивает стабильный расход в теплых полах. В небольшом гравитационном контуре вода может двигаться естественно, но длинным трубам, нескольким этажам и коллекторам обычно нужна принудительная циркуляция.
Перед работой изучают схему котла и паспорт насоса. Монтаж связан с горячим теплоносителем, давлением и электричеством, поэтому при отсутствии опыта безопаснее поручить его специалисту.
Коротко: циркуляционный насос устанавливают по направлению потока, в доступном для обслуживания месте. Для большинства моделей с мокрым ротором вал располагают горизонтально. Насос можно разместить на подаче или обратке, если это допускают схема отопления, котел и паспорт оборудования.
Когда без насоса не обойтись
Насос в систему отопления частного дома устанавливают, если дальние радиаторы прогреваются заметно хуже ближайших, после модернизации появились новые ветви или система слишком медленно реагирует на команды автоматики. Отдельная циркуляция требуется коллектору теплого пола, поскольку длинные петли имеют значительное гидравлическое сопротивление.
При модернизации гравитационного отопления схема должна сохранить безопасную работу котла. Для твердотопливного оборудования особенно важна защита от перегрева и холодной обратки.
Циркуляционный насос для частного дома
Если вы хотите в системе отопления для частного дома установить насос, нужно разобраться в основных разновидностях. Циркуляционные насосы Fancy представлены моделями для различных схем отопления и условий эксплуатации.
При выборе насоса для отопительного контура частного дома, два основных типа насосов приходят на ум: насосы с "сухим ротором" и насосы с "мокрым ротором". Каждый из этих типов имеет свои уникальные характеристики и лучше всего подходит для определенных условий эксплуатации.

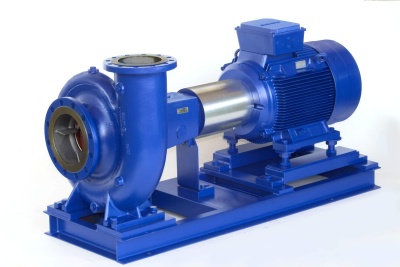

Насосы с сухим ротором
Характеризуются тем, что их движущие части не контактируют с перекачиваемой жидкостью. Они предлагают несколько ключевых преимуществ:
- такие насосы могут обеспечить высокое давление, что делает их подходящими для больших систем с комплексными требованиями;
- необходимость регулярного технического обслуживания возрастает из-за большего риска износа;
- эти насосы могут быть более шумными, что стоит учитывать при их размещении.
Насосы с мокрым ротором
Имеют рабочие части, погруженные непосредственно в жидкость. Они часто выбираются за их следующие характеристики:
- благодаря своей конструкции, эти насосы работают более тихо;
- они требуют меньше внимания в плане технического обслуживания, учитывая меньший износ рабочих частей;
- часто эти насосы более эффективны в плане потребления энергии;
- простота установки и использования делает их предпочтительным выбором для домашних систем отопления.
В зависимости от размера и сложности системы отопления, а также от индивидуальных предпочтений владельца дома в обслуживании и эксплуатации, выбор между насосами с сухим и мокрым ротором будет варьироваться. Насосы с сухим ротором часто используются в больших, более требовательных системах, тогда как насосы с "мокрым ротором" идеально подходят для стандартных жилых условий благодаря их тихой работе и простоте обслуживания.
Куда ставить циркуляционный насос
Универсального требования устанавливать оборудование только на обратке нет. Современный насос можно разместить на подающей или обратной линии, если температура и давление не выходят за пределы, указанные изготовителем. Определяющими становятся схема котла, положение расширительного бака, доступ к насосу и отсутствие участков, где собирается воздух. При выборе места также учитывают допустимую температуру теплоносителя, расположение расширительного бака и рекомендации производителя котла.
| Вариант | Когда применяется | Особенности |
|---|---|---|
| Обратная линия | Типовые радиаторные системы, твердотопливные схемы с узлом защиты обратки | Температура теплоносителя ниже, но место выбирают по проекту |
| Подающая линия | Коллекторы, отдельные контуры, схемы, разрешенные производителем котла | Насос должен быть рассчитан на фактическую температуру |
| Смесительный узел | Теплые полы и низкотемпературные ветви | Насос обеспечивает циркуляцию внутри собственного контура |
| После гидрострелки | Несколько независимых потребителей | Для каждой ветви возможен отдельный насос |
У газового или электрического котла сначала проверяют наличие встроенного насоса. Второй добавляют только после расчета. У твердотопливного котла место установки согласуют с узлом подмеса, защищающим теплообменник от холодной обратки.
Схемы установки циркуляционного насоса
Схема 1. Обычный закрытый контур
Котел – запорный кран – грязевик – насос – запорный кран – радиаторы – котел
Расширительный бак подключают в предусмотренной проектом точке, часто рядом со всасывающей стороной насоса.
Схема 2. Установка насоса через байпас
Байпас применяют при модернизации гравитационного отопления, если нужно сохранить движение воды без электричества. В принудительном закрытом контуре он нужен не всегда.
Схема 3. Как правильно расположить циркуляционный насос
При монтаже важно ориентироваться не на положение трубы, а на ось ротора. У большинства циркуляционных насосов с мокрым ротором вал должен находиться строго горизонтально.
| Правильное положение | Неправильное положение |
|---|---|
| Ось ротора расположена горизонтально | Ось ротора направлена вертикально |
| Подшипники равномерно охлаждаются и смазываются теплоносителем | Внутренние детали могут работать без полноценной смазки |
| Насос работает тихо и без повышенного износа | Возможны шум, перегрев и сокращение срока службы |
Сам трубопровод может располагаться как горизонтально, так и вертикально. Главное – повернуть корпус двигателя так, чтобы ось ротора оставалась параллельной полу. Клеммную коробку размещают сверху или сбоку, если иное положение не предусмотрено инструкцией производителя.
Схема 4. Отдельный контур теплого пола
Котел – первичный контур – коллекторный узел – смесительный клапан – насос – петли теплого пола – коллектор
Насос теплого пола не заменяет основной агрегат, если контуры работают с разными расходами и температурами.
Что установить вместе с насосом
| Элемент | Назначение |
|---|---|
| Сетчатый грязевик | Задерживает окалину, ржавчину и крупные частицы |
| Шаровые краны | Позволяют снять насос без полного слива системы |
| Разъемные соединения | Упрощают демонтаж и замену оборудования |
| Обратный клапан | Не дает потоку менять направление в отдельных многоконтурных схемах |
| Байпас | Сохраняет альтернативный путь теплоносителя, когда это предусмотрено проектом |
| Воздухоотводчик | Удаляет воздух из верхних точек и сложных узлов |
| Термометры и манометры | Помогают контролировать режим после запуска |
Грязевик устанавливают в положении, предусмотренном его конструкцией и инструкцией производителя, оставляя доступ для очистки.
Пошаговый монтаж циркуляционного насоса
Выключите котел, насосы и автоматику. Перекройте подачу топлива или электроэнергии по инструкции оборудования. Дождитесь снижения температуры: слив горячего теплоносителя опасен ожогами.
Закройте подпитку, откройте предусмотренный слив и воздухоотводчик. Если с обеих сторон будущего узла уже есть рабочие краны, достаточно освободить только выбранный участок. Не разрезайте трубу, пока манометр показывает давление.
Выберите доступный участок с местом для снятия насоса и очистки фильтра. На электронику не должны попадать конденсат и вода из соединений.
Установите краны, грязевик, разъемные соединения и насос. Стрелка на корпусе должна совпадать с направлением теплоносителя.
Для большинства мокророторных моделей ось двигателя должна быть горизонтальной. При вертикальном валу подшипники хуже охлаждаются и смазываются, насос шумит и быстрее изнашивается. Клеммную коробку разворачивают вверх или в сторону в пределах, разрешенных паспортом, но не оставляют снизу.
Поддерживайте корпус ключом и не перетягивайте соединения: перекос может затруднить вращение ротора. Уплотнение должно выдерживать температуру и тип теплоносителя.
Электромонтаж выполняют только при отключенном напряжении. Кабель не должен касаться горячей трубы, натягиваться или проходить рядом с острыми кромками. Подключение делают по схеме конкретной модели.
Закройте слив, медленно откройте подпитку и запорные краны возле насоса. Резкое заполнение захватывает больше воздуха. Давление холодной системы доводят до значения, предусмотренного проектом и котлом.
Откройте воздухоотводчики, краны Маевского и коллекторные клапаны. Если у насоса предусмотрен винт развоздушивания, действуйте строго по инструкции: из отверстия может выйти горячая вода. Не включайте мокророторный насос насухо.
Осмотрите резьбы, американки, пробку грязевика и корпус. Сухая салфетка помогает обнаружить небольшую течь. Только после проверки можно подавать питание.
Запустите насос на среднем режиме, если инструкция не требует другого. Послушайте работу, проверьте давление и дождитесь прогрева контуров. После удаления оставшегося воздуха давление может снизиться – систему подпитывают до нормы.
Подключение циркуляционного насоса к электросети
Для насоса предусматривают отдельное защитное отключение либо подключение через автоматику котла, если это разрешено изготовителем. Номинал автоматического выключателя выбирают по мощности, пусковому току и сечению кабеля.
Заземление насоса обязательно для моделей соответствующего класса защиты. УЗО устанавливают по проекту, местным нормам и требованиям производителя. Оно не заменяет автомат от короткого замыкания и перегрузки.
Для дома с частыми отключениями электричества полезен ИБП с подходящей формой выходного напряжения и достаточной мощностью. Особенно важен резерв для твердотопливного котла: после пропадания питания горение не прекращается мгновенно, а остановка циркуляции способна вызвать перегрев.
Что проверить после запуска
| Что проверить | Нормальное состояние |
|---|---|
| Герметичность | На соединениях нет капель и влажных следов |
| Шум | Ровный негромкий звук без треска и бульканья |
| Вибрация | Корпус не передает сильную дрожь на трубы |
| Давление | Остается в рабочем диапазоне системы |
| Температура | Корпус нагревается вместе с теплоносителем без запаха перегрева |
| Прогрев контуров | Радиаторы и петли получают расчетный поток |
| Воздух | Не слышно журчания, воздухоотводчики работают |
Если насос шумит сразу после запуска, сначала удаляют воздух и проверяют открытие кранов. Затем осматривают грязевик, положение ротора и выбранный режим. Холодная дальняя батарея не всегда означает недостаточную мощность: причиной может быть разбалансировка, закрытый клапан или засор.
Типичные ошибки монтажа
| Ошибка | Последствия |
|---|---|
| Стрелка направлена против потока | Циркуляция отсутствует или резко снижается |
| Вал двигателя расположен вертикально | Шум, перегрев и ускоренный износ |
| Нет грязевика перед насосом | Рабочее колесо и роторная камера загрязняются |
| Нет запорных кранов | Для обслуживания приходится сливать весь контур |
| Байпас установлен без расчета | Часть потока постоянно идет в обход системы |
| Обратный клапан поставлен без необходимости | Возрастает сопротивление и появляется риск шума |
| Клеммная коробка находится снизу | На электронику может попасть вода |
| Насос включен до заполнения | Повреждаются подшипники мокрого ротора |
| Узел спрятан за отделкой | Невозможно очистить фильтр и снять насос |
| Выбран чрезмерный режим | Возникают шум в клапанах и лишний расход энергии |
Особенности разных отопительных систем
В закрытой системе насос работает против гидравлического сопротивления труб и арматуры. Высота дома напрямую к его напору не прибавляется. В открытом контуре важно сохранить связь с расширительным баком и исключить режим, при котором насос выталкивает воду через открытую емкость.
В однотрубном отоплении чрезмерная производительность может нарушить распределение по радиаторам. В двухтрубной системе после монтажа выполняют балансировку ветвей. Коллекторная разводка требует настройки расходомеров, а теплый пол – собственного смесительного узла, если температура котловой воды выше допустимой для покрытия.
Когда нужен второй циркуляционный насос
Дополнительный агрегат устанавливают не из-за самого факта наличия второго этажа. Основанием становятся независимые контуры с разным сопротивлением, расходом или температурой.
Второй циркуляционный насос может потребоваться для теплого пола, отдельного здания, бойлера косвенного нагрева или удаленной радиаторной ветви. После гидрострелки или буферной емкости каждый контур часто получает свой насос, а их работу согласует автоматика.
Обслуживание циркуляционного насоса
Перед отопительным сезоном включите насос и убедитесь, что ротор запускается без гула. Очистите грязевик, проверьте давление, запорные краны и разъемные соединения. После длительного простоя удалите воздух.
Во время работы периодически контролируйте шум и температуру. Ухудшение прогрева часто связано с грязевиком, воздухом или регулировкой клапанов. Электронный насос без инструкции не разбирают.
Чек-лист перед включением
FAQ
Где лучше установить циркуляционный насос?
На подаче или обратке в точке, предусмотренной схемой котла и всей системы. Важнее допустимая температура, положение расширительного бака и отсутствие воздуха.
Насос на подачу или обратку – что правильнее?
Оба варианта допустимы для современных моделей. Обязательная установка на обратке не является универсальным правилом.
Нужен ли байпас?
Он полезен при модернизации гравитационного отопления или когда предусмотрен проектом. В обычном принудительном контуре обязательным не считается.
Зачем ставить грязевик?
Он задерживает ржавчину, окалину и крупный мусор, способный заклинить рабочие элементы.
Можно ли установить насос самостоятельно?
Механический монтаж возможен при наличии навыков, но электрическое подключение и вмешательство в сложную котельную схему лучше поручить специалистам.
Можно ли ставить насос на вертикальную трубу?
Да, если вал двигателя остается горизонтальным и это допускает инструкция модели.
Почему нельзя направлять вал вертикально?
В таком положении ухудшаются охлаждение и смазка подшипников мокрого ротора.
Как удалить воздух после установки?
Систему медленно заполняют, открывают воздухоотводчики и выпускают воздух из радиаторов и коллекторов. Порядок зависит от схемы.
Почему насос шумит после запуска?
Частые причины – воздух, закрытый кран, загрязненный фильтр, неправильное положение ротора или завышенный режим.
Когда нужен обратный клапан?
При риске обратного потока, параллельных ветвях или работе нескольких насосов. В одиночный контур его не добавляют без причины.
Когда требуется второй насос?
При независимых контурах с разными расходами и температурами: например, радиаторы и теплый пол.
Какой режим выбрать после монтажа?
Начинают с настройки, рекомендованной производителем, затем оценивают прогрев и шум. Максимальная скорость без необходимости не нужна.
Заключение
Правильная установка циркуляционного насоса начинается не с врезки в трубу, а с проверки схемы отопления. Насос размещают по направлению потока, вал оставляют горизонтальным, перед агрегатом предусматривают защиту от загрязнений, а узел делают доступным для обслуживания.
После монтажа систему медленно заполняют, удаляют воздух и только затем подают питание. Такая последовательность снижает риск сухого хода, течей и шума, помогает сохранить ресурс оборудования и не расходовать электроэнергию на избыточную циркуляцию.
