Неправильно подобранный насос в промышленной системе — это не только «провал» по производительности. Это каскад скрытых затрат: перерасход электроэнергии, ускоренный износ уплотнений и подшипников, вибрации, простои и аварийные остановы, порча продукта и срыв технологического графика. Ниже — системный разбор типовых ошибок при подборе насосного оборудования и практические способы их предотвратить. Материал ориентирован на инженерные службы и проектные команды, работающие с насосами в энергетике, химии, пищевой и нефтегазовой отрасли, водоподготовке и ЖКХ.

Для быстрого ориентирования в номенклатуре смотрите базовые разделы каталога: консольно-моноблочные насосы, многоступенчатые насосы, погружные насосы, циркуляционные насосы.

Ошибка с исходными данными: «вода 20 °C» вместо реальной среды

Часто насос подбирают «по воде», игнорируя реальную плотность, вязкость и твердую фазу. Итог — падение КПД, недобор расхода, перегрузка двигателя. Для неньютоновских сред (эмульсии, пасты, шламы) критичны сдвиг, тиксотропия, температура.

• Как избежать: фиксируйте паспорт среды: ρ(T), μ(T), pH, содержание и гранулометрию твёрдых частиц, абразивность, температуру вспышки, токсичность/летучесть. Для неньютоновских — требуйте реологическую кривую и допустимый сдвиг.
• Практика: используйте корректировку кривых центробежных насосов по вязкости; для высокой μ и дозирования выбирайте объёмные типы (шестерёнчатые, винтовые, диафрагменные).

Игнорирование системной кривой и BEP: работа «мимо зоны эффективности»

Подбор «по точке» без учёта динамики системы приводит к работе вдали от BEP, росту вибрации, шуму и кавитации, увеличению энергии на м³ и преждевременному износу.

• Как избежать: стройте системную кривую с реальными потерями на фильтрах, арматуре, отводах; учитывайте режимы «минимум/номинал/пик» и запас 10–20 % на старение трубопровода.
• Практика: подбирайте рабочее колесо и обороты так, чтобы рабочая точка лежала в 80–110 % BEP; закладывайте частотно-регулируемый привод (ЧРП) для адаптации к сезонным и технологическим колебаниям расхода.

 Недооценка NPSH: кавитация как «невидимый убийца»

Кавитация возникает, когда доступный NPSH_a меньше требуемого NPSH_r. Симптомы — шум «гравия», кавитационная эрозия, падение напора, скачки тока, разрушение лопаток.

• Как избежать: считайте NPSH_a с учётом высоты установки, температурного давления насыщенных паров, местных сопротивлений на всасывании. Держите запас ≥ 1–2 м над NPSH_r производителя.
• Практика: укрупняйте всасывающий патрубок, сокращайте длину и арматуру, поднимайте уровень резервуара над насосом, используйте индукционные колёса/антикавиционные вставки, снижайте обороты ЧРП.

 Неверный тип насоса под задачу: «центробежный для сиропа», «скважинный для ливнёвки»

Типовая ошибка — выбирать «универсальную» машину. Центробежные эффективны на жидкостях с низкой/умеренной вязкостью и больших расходах; объёмные — для высокой вязкости, дозирования и высокого ΔP; погружные — для колодцев/приямков; многоступенчатые — для высоких напоров.

• Как избежать: сопоставляйте реологию, Q-H, условия всасывания и требования к чистоте/санитарии с типом насоса.
• Практика: изучите профильные группы: консольно-моноблочные — «рабочие лошади»; многоступенчатые — высокие этажи/аппараты; погружные — шахты, приямки; циркуляционные — контуры тепла/холода.

Материалы и уплотнения «по умолчанию»: коррозия, свеллинг, течи

Неподходящие материалы проточной части и эластомеров приводят к коррозии, растрескиванию и разбуханию, а затем — к разгерметизации.

• Как избежать: сверяйте совместимость материалов (AISI 316L/дуплекс/сплавы, SiC, карбон, NBR/EPDM/FKM/FFKM) с химическим составом и температурой. Для токсичных/летучих сред — двойные торцевые уплотнения или магнитные муфты (sealless).
• Практика: для абразива — упрочнённые покрытия/SiC-пары; для «липких» горячих масс — двойное уплотнение с барьерной жидкостью и рубашкой охлаждения/обогрева.

 Ошибки всасывающей линии: «узкое горлышко» системы

Длинные горизонтальные участки, малые диаметры, острые колена и «засасывающие» фильтры убивают напор на входе, повышают NPSH-потери и провоцируют кавитацию/газовые пробки.

• Как избежать: держите скорость на всасывании 0,5–1,0 м/с, сокращайте фитинги, используйте радиусные отводы и полнопроходную арматуру, избегайте «всасывающих» сеток с высокой потерей давления.
• Практика: при высоких вязкостях ставьте укороченный, утеплённый и подогреваемый всасывающий участок, по возможности — «затопленное» всасывание.

Завышение/занижение рабочего колеса и оборотов

«Запасливое» колесо и высокие обороты дают лишний напор, избыточные потери на дросселировании и переизбыток мощности; занижение — недобор Q и режим сдвига по кривой с потерей КПД.

• Как избежать: выбирайте диаметр колеса под расчётную точку, валидируйте по нескольким режимам, закладывайте ЧРП для оперативного «дотюнинга».
• Практика: при вводе — провести обмеры и, при необходимости, переточка колеса/ограничение частоты для совмещения с системной кривой.

Пренебрежение тепловым режимом: «слишком горячо/слишком холодно»

Для вязких и кристаллизующихся сред недостаток обогрева ведёт к росту μ, падению Q, перегрузке привода, кристаллизации в корпусе; избыток температуры — к деградации продукта и уплотнений.

• Как избежать: задавайте тепловой баланс линии: рубашки/трейсинг насоса, всасывания, арматуры; контролируйте ΔT и μ в «окне» процесса.
• Практика: перед пуском — прогрев с рециркуляцией до выхода μ в допустимый диапазон; после остановки — промывка/продувка.

Отсутствие защиты PD-насосов: «закрыли задвижку — сломали насос»

Объёмные насосы (шестерёнчатые, винтовые, плунжерные) при закрытой напорной арматуре быстро создают критическое давление. Риск — разрыв линии, разрушение уплотнений/корпуса.

• Как избежать: обязательный предохранительный клапан/байпас, реле давления/датчики ΔP с аварийным отключением, логика в шкафу управления.
• Практика: регулярная проверка уставок, опломбировка вентилей, обучение персонала.

«Слепая» экономия на приводе и автоматики

Двигатель «впритык», пуск через «жёсткий» контактор, отсутствие ЧРП и датчиков уровня/сухого хода — это перегрев, частые срабатывания защиты, гидроудары и износ.

• Как избежать: мощность двигателя с запасом 15–30 % от расчётной, мягкие пуски (ЧРП), датчики сухого хода/уровня, защита от перегрева и протечки (для погружных — датчик влажности).
• Практика: в переменных режимах ЧРП даёт −20–40 % потребления энергии и «подгоняет» насос под системную кривую.

Пренебрежение сервисопригодностью: «чтобы поменять уплотнение — день простоя»

Сложный доступ к узлам, нет направляющих/муфт для погружных насосов, отсутствуют площадки и грузовые точки — всё это конвертируется в часы/дни простоя.

• Как избежать: закладывайте направляющие и откидные муфты на погружных, сервисные площадки, съёмные секции трубопровода, стандартный ЗИП.
• Практика: регламент обслуживания: вибродиагностика, термоконтроль, интервалы замены уплотнений и смазки, «скользящая» РЗА с прогнозом по состоянию.

Масштабирование без валидации: «копия не работает как оригинал»

Перенос «удачной» схемы на другой объект без пересчёта труб, высот, температур и среды нередко проваливается.

• Как избежать: проводите гидравлическую верификацию каждого объекта, даже если номенклатура схожая; подтверждайте расчёты пусконаладкой с обмерами давления/расхода/тока.

 Ошибки в обвязке и арматуре: «мелочи», которые обходятся дорого

Неправильная ориентация обратного клапана, дросселирование на всасывании, отсутствие демпфера пульсаций у плунжерных/диафрагменных насосов, резонансы в трубопроводах — типичные «невидимки» отказов.

• Как избежать: дросселируйте только на напоре, ставьте демпферы, компенсаторы, выбирайте обратные клапаны с мягким закрытием, применяйте антивибрационные опоры.

Человеческий фактор и документация: «потерянные» настройки

Нет «паспортов» настройки ЧРП/реле, нефиксированные уставки, смена персонала без передачи знаний.

• Как избежать: единый журнал настроек, схемы подключения, уставки в цифровом архиве; обучение смен; чек-листы допусков на обслуживание.

Мини-гайд по корректному подбору

1. Среда: ρ, μ (по температуре), химсостав, твёрдая фаза, санитарные/взрывозащитные требования.
2. Гидравлика: Q-H/ΔP, геодезия, потери, режимы min/nom/max, запас на старение.
3. Тип насоса: центробежный/объёмный/погружной/многоступенчатый/циркуляционный — по реологии и задаче.
4. BEP & NPSH: рабочая точка в зоне эффективности; NPSH_a ≥ NPSH_r + запас.
5. Материалы: проточная часть, уплотнения, эластомеры — подтверждение совместимости.
6. Привод и управление: запас по мощности, ЧРП, датчики (уровень/сухой ход/ΔP/Т), защита PD-насосов.
7. Обвязка: диаметры и скорости, обратные клапаны, демпферы, сервисопригодность.
8. Тепло: рубашки/трейсинг, изоляция, режимы прогрева/промывки.
9. Валидация: пусконаладка с обмерами, фиксация уставок и режимов, обучение персонала.

Куда смотреть при выборе

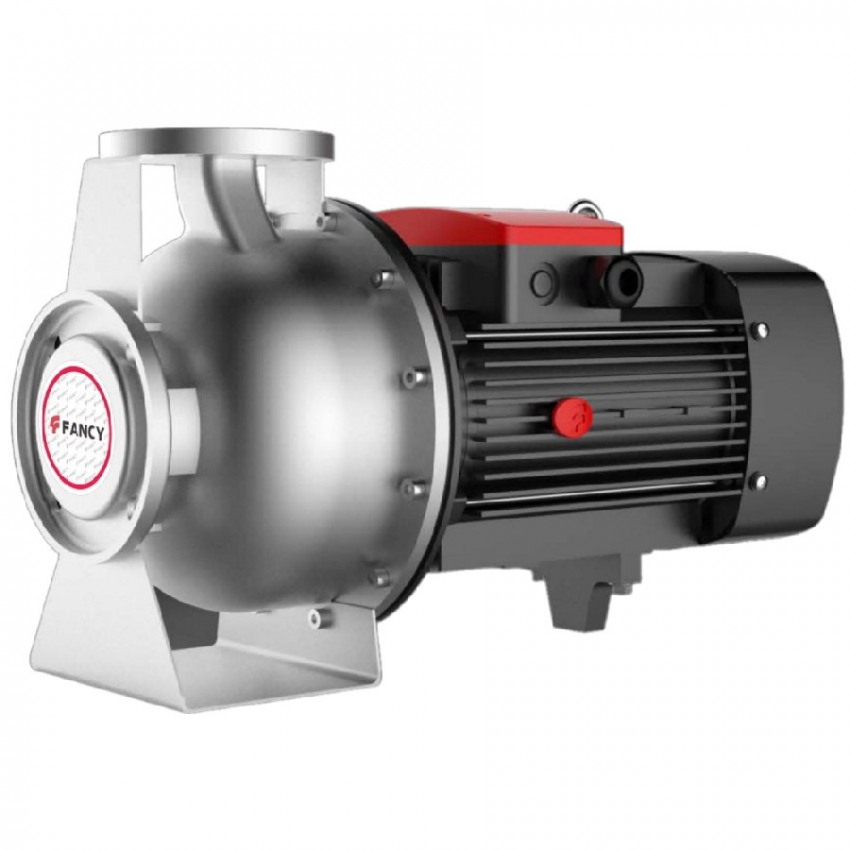

• Консольно-моноблочные насосы — надёжные «рабочие лошади» для чистых и условно-чистых сред.

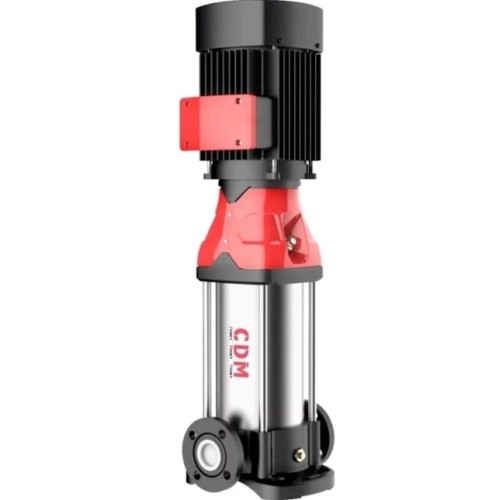

• Многоступенчатые насосы — подача на этаж/в аппарат, обратные осмосы, котельные.
• Погружные насосы — приямки, колодцы, дренаж и сточные воды, технологические ёмкости.

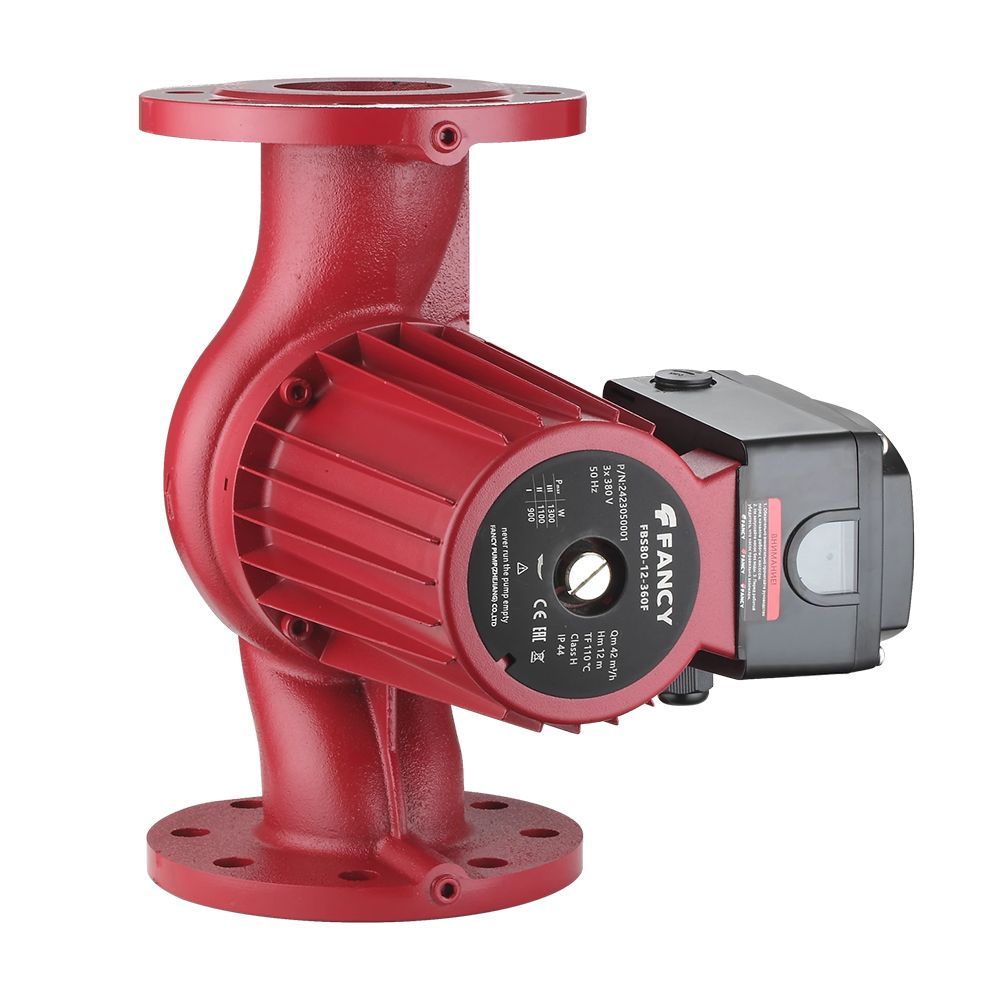

• Циркуляционные насосы — тепло- и хладоконтура, поддержание температуры продукта.

Главные причины неудачного подбора — упрощение исходных данных, игнорирование системной кривой, ошибки по NPSH, неверный тип насоса под реологию и недооценка материалов/уплотнений. Правильная стратегия — «от среды к системе»: паспорт продукта → гидравлика → тип насоса → BEP/NPSH → материалы/уплотнения → обвязка и автоматика → сервисопригодность. Такой подход снижает потребление энергии на м³, увеличивает межремонтный пробег, сокращает простои и стабилизирует технологию.
