Насос повышения давления: что это такое и для чего нужен (промышленный разбор)

Насос повышения давления (booster pump) — это агрегат или комплект агрегатов, который создаёт и стабилизирует требуемое давление в технологической сети: от подпитки теплообменников и аппаратов до «доталкивания» воды на верхние этажи, в удалённые узлы и через тонкопористые мембраны. В промышленности такие установки решают сразу две задачи: обеспечить напор и держать его постоянным при изменяющемся расходе, защищая оборудование от кавитации, гидроударов и «просадок» процесса.

Типовые линейки для промышленных систем вы найдёте в каталоге: многоступенчатые насосы (классический выбор для высоких напоров), консольно-моноблочные (когда нужен большой расход и средний/повышенный напор), погружные (источники с низким уровнем, резервуары, скважины) и циркуляционные насосы для вспомогательных контуров.

Зачем повышать давление: ключевые сценарии

Подпитка технологических аппаратов: обеспечение рабочего давления перед теплообменниками, форсунками, колоннами, реакторами.
Противопожарные линии и станки: быстрый выход на требуемый напор, стабильность при скачках расхода.
Высотные, удалённые и разветвлённые сети: компенсация потерь в длинных трубопроводах и подъёма по отметкам.
Мембранные процессы: обратный осмос/нанофильтрация требуют высокого и контролируемого давления на входе мембран.
Стабилизация заранее существующей сети: демпфирование «провалов» при одновременных включениях нескольких потребителей.

Как это работает: от гидравлики к автоматике

Базовая гидравлика проста: насос при заданной подаче Q создаёт напор H, а полезная мощность определяется формулой P = ρ · g · Q · H. В реальной промышленной системе решает автоматика — она держит давление на уставке, управляя частотой вращения и/или количеством работающих агрегатов.

Компоненты типичной бустерной установки

Насос (или несколько в каскаде) — часто многоступенчатый центробежный для высоких напоров: смотреть решения.
Датчики давления/расхода — формируют обратную связь для ПИД-регулятора в шкафу управления.
Частотный преобразователь (VFD) — плавно меняет обороты, удерживая давление без лишней энергии.
Гидроаккумулятор — гасит пульсации и гидроудары, уменьшает количество пусков.
Арматура и обратные клапаны — предотвращают обратный ток, разгружают насос при остановке.
Bypass/линия минимального расхода — защищает от перегрева и работы «на ноль».

Какие модели использовать: «короткий путеводитель»

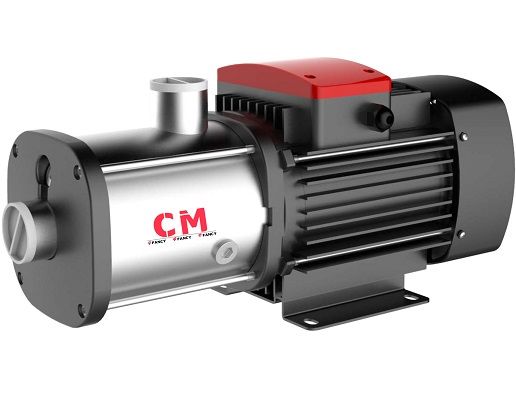

Нужно много давления при умеренном расходе — выбирайте многоступенчатые насосы. Они последовательно наращивают напор ступень за ступенью при высоком КПД и компактных габаритах.

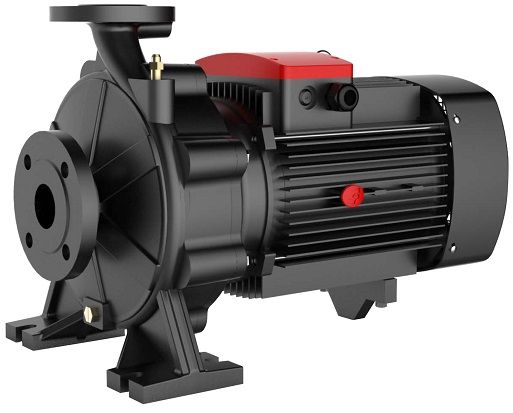

Большие расходы и средний/повышенный напор — подойдут консольно-моноблочные агрегаты с корректно подобранной крыльчаткой и частотным управлением.
Источник «внизу» или нестабильный уровень — уместны погружные многоступенчатые модели: высокий кавитационный запас (NPSH_avail) и меньше проблем со всасыванием.
Внутрицеховые контуры стабилизации (теплоноситель, циркуляция) — используйте циркуляционные насосы для поддержания заданного давления/расхода в локальных петлях.

Подбор по шагам: от системной кривой к уставке

Постройте системную кривую: геодезия + потери (λ·L/D·v²/2g) + местные сопротивления + требуемое давление на потребителе.
Определите рабочую точку по Q–H и выберите насос так, чтобы BEP (точка наибольшего КПД) был рядом с вашей точкой.
Проверьте NPSH: запас по кавитации обязателен, особенно при тёплой воде и длинном всасывании (или смещайтесь в сторону погружных).
Заложите автоматику: датчик давления в «ключевой» точке сети, VFD, логика каскада «рабочий–пиковый–резерв».
Добавьте защищённость: обратные клапаны, гидроаккумулятор, линия минимального расхода, защита от «сухого хода».

Особенности монтажа и обвязки

Всасывающая линия: прямой участок ≥5D, скорость 0,8–1,5 м/с, отсутствие «верхних локтей» (воздушные карманы). По возможности — «под залив».
Напорная линия: скорость 1,5–2,5 м/с, плавные отводы, обратный клапан и запорная арматура, воздушники на высших точках.
Фундамент и центровка: жёсткая рама, качественный grouting, центровка валов после полной обвязки (и повторная — после горячих испытаний).
VFD и электрика: экранированные кабели, фильтры dV/dt при длинных трассах, тепловые уставки, резервирование питания.
Сервисопригодность: обводные линии, съёмные секции труб, направляющие для погружных — минимизация простоев.

Частые ошибки при эксплуатации

Дросселирование заслонкой «в ноль» вместо регулирования частотой — перегрев, вибрации и ускоренный износ.
Недостаточный NPSH — кавитация, эрозия крыльчатки, шум и падение КПД.
Работа вдали от BEP — повышенные радиальные нагрузки, разрушение подшипников/уплотнений.
Отсутствие линии минимального расхода — перегрев проточной части при закрытой арматуре.
Неверная точка измерения давления — регулирование «по месту» вместо «по потребителю» и, как следствие, перерегулирование/завалы.

Экономика: как снизить OPEX без потери давления

Частотное управление — адаптация под фактический расход; по законам подобия снижение оборотов на 20% даёт около −49% к потребляемой мощности.
Правильные материалы крыльчаток и проточной части — больше межремонтный пробег при абразиве/коррозии.
Предиктивная диагностика — вибрация, температура, Δp и расход в трендах предупреждают поломки раньше аварии.
Грамотная фильтрация — фильтры большой проходимости с лёгкой ревизией: забитая сетка = кавитация и лишние киловатты.

Короткое резюме

Насос повышения давления — это не только «плюс к метрам напора», а целостная система из правильного гидравлического выбора, устойчивой механики и умной автоматики. В промышленности «лучший» бустер — тот, что держит цельное давление при любых колебаниях расхода, работает близко к BEP, не кавитирует и минимально требует вмешательства. Подобрать основу под вашу задачу помогут разделы каталога: многоступенчатые высоконапорные, консольно-моноблочные, погружные и циркуляционные.
