Консольно-моноблочные насосы FANCY в оборотном водоснабжении: как удержать рабочую точку без перегрузок

Оборотное водоснабжение (ОВ) в цехах — это непрерывная циркуляция технической воды между потребителями (теплообменники, станки, формы) и источником холода/тепла (градирня, чиллер, пластинчатый аппарат). При проектировании насосной группы главный вопрос звучит так: как удержать рабочую точку на кривой насоса без перегрузок, когда гидросеть «дышит», меняется число открытых ветвей и засоряются фильтры. В этом материале разберём подбор консольно-моноблочных насосов FANCY по Q–H, посадку к BEP, сравним VFD против дросселирования, покажем, как организовать резервирование N+1 и где лежат основные резервы по энергосбережению.

Номенклатуру и типоразмеры смотрите в каталоге: консольно-моноблочные насосы FANCY.

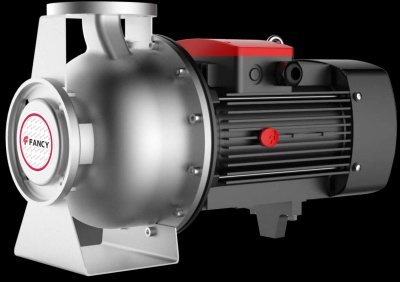

1. Что такое консольно-моноблочный насос и почему он удобен для ОВ

Консольно-моноблочная компоновка объединяет насосную часть и электродвигатель на общей раме/фланце с общей валовой системой: меньше площадей, меньше соосностных проблем и простой доступ к узлам сервиса. Для ОВ важны три свойства: широкая сетка кривых (точная посадка по Q–H), допустимая работа на частичном расходе и совместимость с частотным приводом для «плавающего» режима. Отдельный плюс — наличие унифицированных рабочих колёс (в том числе подрезаемых) и сменных износных колец.

2. Подбор по Q–H: от тепловой нагрузки к рабочей точке

Сформируйте расчётный расход Q из теплового баланса (для охлаждения: Q = Q̇/(ρ·cₚ·ΔT)) с учётом коэффициента одновременности и технологического запаса 10–20% на загрязнение теплообменников и фильтров.
Соберите суммарный напор H_Σ: линейные потери в магистралях (Дарси–Вейсбах), местные потери (фитинги, арматура), ΔP на теплообменниках/фильтрах «чистый/грязный», геодезика (если присутствует).
Нанесите точку (Q; H_Σ) на карту выбранной серии FANCY и проверьте близость к BEP (Best Efficiency Point). Цель — коридор 80–110% от BEP, где максимальны КПД и ресурс подшипников/уплотнения.
Оцените «облачность работы»: минимальный и пиковый режимы, когда часть ветвей закрыта/открыта. Эти точки также должны оставаться в допуске по NPSH, вибрации и температуре подшипников.

Подсказка: если расчётная точка оказывается «высоко» по напору при нужном Q, сначала проверьте возможность подрезки рабочего колеса или перехода на соседний типоразмер; оставшийся избыток напора закрывайте VFD, а не дросселем.

3. Кривая насоса vs кривая гидросети: где встречаются Q и H

Рабочая точка системы — это пересечение кривой насоса с кривой гидравлической сети. Упростим: сеть можно аппроксимировать как H = H₀ + K·Q², где H₀ — статический напор (часто ≈0 в замкнутом контуре), K — коэффициент потерь. При загрязнении фильтров K растёт, кривая сети поднимается и пересечение «ползёт» влево-вверх: расход падает, напор растёт. В обратной ситуации (открылись дополнительные ветви) пересечение уходит вправо-вниз.

Вывод: чтобы «удерживать» рабочую точку, нужно менять обороты насоса (VFD), а не «рисовать» искусственную сеть дросселем. Так вы двигаете кривую насоса по законам подобия, а сеть остаётся «как есть».

4. Частотное регулирование против дросселирования: энергетика в цифрах

Для центробежных машин справедливы законы подобия:

Q ~ n,   H ~ n²,   P ~ n³

Снижение частоты на 20% уменьшит подачу на 20%, напор на 36%, а потребляемую мощность — почти на 49%. Дросселирование же по сути «жжёт» лишний напор в арматуре, не снижая мощность на валу пропорционально требованию.

Когда VFD обязателен: изменяемая одновременность потребителей; ночные/сезонные провалы нагрузки; жёсткие требования к стабильности расхода/давления; длинные магистрали с переменным ΔP.
Когда допустим дроссель: кратковременная пусковая балансировка, тонкая подстройка ≤10–15% при фиксированном режиме.
Лайфхак: введите уставку управления по ΔP или расходу на «дальней» ветви и ограничьте минимальную частоту (обычно 25–30 Гц) для кавитационной устойчивости.

5. NPSH и кавитационная устойчивость: тихая работа = экономичная работа

Кавитация приводит к падению КПД, росту шума и износа колеса/уплотнения. Проверка обязательна в точках «минимум–номинал–пик»:

NPSH_a = (p_a/(ρg)) + z_s - (p_v/(ρg)) - h_f(всас)  ≥  NPSH_r + 0,5…1,0 м

Компоновка: насос на обратке (ниже t), короткий и прямой всас, скорость 0,6–1,0 м/с, без сеток/грязевиков на всасывании (фильтровать — на напоре).
Материалы и уплотнение: рабочие кольца из бронзы/нерж, торцевое уплотнение SiC/SiC, эластомеры EPDM/FKM под температуру/химию.
Датчики: вакуум на всасе, давление/температура на напоре, сигнал «сухой ход» по давлению/расходу.

6. Резервирование N+1: готовность и сервис без остановок

ОВ-группа редко может позволить себе простой. Схема N+1 означает 100% резерв: один насос в работе, второй — «горячий» резерв на общей гидравлике. Рекомендуется:

общие всасывающий/напорный коллекторы, обратные клапаны на каждом агрегате;
автопереключение по аварии, недельная ротация рабочего и резервного (выравнивание наработки);
общий VFD на каждый насос или общий преобразователь с пофазной развязкой; уставки одинаковые;
возможность «добавить» assist-насос на пике (режим duty/assist).

7. Увязка с градирней/чиллером и потребителями: не гонять лишний объём

Экономия рождается на связке «насос — источник холода/тепла — потребители». Точки внимания:

Градирня: совместное управление вентилятором и частотой насоса по температуре обратки; байпас на «free cooling», датчики проводимости/загрязнения для своевременной промывки.
Чиллер: соблюдайте min flow через испаритель (байпас или гидрострелка), иначе аварии неизбежны; увеличивая ΔT, снижайте Q и экономьте на насосной мощности.
Потребители: ставьте балансировочные клапаны, PICV и расходомеры — насос не обязан компенсировать ошибки в распределении.

8. Пример подбора: контур ОВ для литейного участка

Исходные: 6 теплообменников (всего 420 кВт), целевая ΔT=6 K, вода 25–32 °C, магистраль 2×180 м (подача/обратка) DN100, фильтр корзинный, пластинчатый теплообменник ΔP=32 кПа, геодезика пренебрежима.

Расход: G=420 000/(4 180·6)=16,75 кг/с → Q≈60,3 м³/ч.
Потери: при v≈1,2 м/с DN100 линейные ~4–4,5 м; местные ~1,5–2 м; фильтр «чистый/грязный» 0,5/1,0 м; ПТО 3,3 м. Итого H_Σ≈9,3–10,8 м.
Выбор насоса: серия FANCY, точка ~60 м³/ч @ 10–11 м в зоне BEP. Проверяем «облачность»: минимум (3 теплообменника) ~30–35 м³/ч; пик (все + грязный фильтр) ~60–65 м³/ч @ 12 м.
VFD-логика: уставка по ΔP на дальнем конце 0,15 бар, ограничение min частоты 30 Гц; при росте ΔP фильтра частота автоматически компенсирует падение Q, до порога «промывка».
NPSH: насос на обратке, всасывающая DN125 (v≈0,8 м/с), подпор +0,6 м, NPSH_a≈4–5 м; требование насоса NPSH_r @60 м³/ч ≈2–2,5 м → запас достаточен.
N+1: два одинаковых агрегата на общей гребёнке, авто-ротация раз в неделю, assist-режим включения вторым насосом при Q>65 м³/ч.

Подобные типоразмеры и исполнения — в разделе консольно-моноблочных насосов FANCY.

9. Где жить экономии: счёт в кВт·ч, а не в теории

Частота вместо дросселя: перевод 60% годового времени на 70–80% скорости валит «кубическую» мощность и отдаёт 25–40% экономии по электроэнергии.
Скорости в трубах: держите 0,8–1,2 м/с в магистралях — ниже шум/эрозия, выше живучесть крыльчатки и уплотнений.
Чистые поверхности: ΔP-мониторинг фильтров/ПТО и своевременная промывка — каждые «лишние» 1–2 м потерь — это сотни кВт·ч в год.
Совместное управление с градирней/чиллером: сначала «дешёвое» регулирование вентилятором/компрессором, затем насос.

10. Материалы и сервис: чтобы ресурс не съел экономию

Гидравлика: корпус чугун с эпоксипокрытием или нерж AISI 304/316 для агрессивной воды/гликоля; сменные износные кольца.
Уплотнение: пары SiC/SiC или графит/SiC; эластомеры EPDM (вода) или FKM (гликоль); внутренний флешинг 1–3% Q — охлаждает и смывает микрочастицы.
Виброразвязка: антивиброопоры, гибкие вставки; точная центровка после прогрева трубопровода.
Доступность: «front pull-out» (если предусмотрено), сервисные краны до/после насоса, дренажи, манометрия и точки отбора давления.

11. Алгоритмы управления и датчики

Primary: PID по ΔP на дальнем конце или по расходу на опорной ветви.
Secondary: температурные уставки на обратке источника холода/тепла.
Защиты: сухой ход, превышение тока, перегрев подшипников, пределы давления, кавитационный контроль по вакууму.
Логирование: kВт, ΔP, Q, t — для до/после анализа и верификации экономии.

12. Частые ошибки и как их избежать

Подбор «по названию» без построения кривой сети → работа вне BEP и лишние кВт·ч.
Сетки/грязевики на всасе → кавитация, износ уплотнений. Фильтровать на напоре.
Постоянный дроссель вместо VFD → перегрев арматуры, шум, энергорасточительство.
Отсутствие N+1 в критичных узлах → неплановый простой всей линии при отказе единственного насоса.
Нет ΔP-контроля «чистый/грязный» → запоздалая промывка, падение производительности.

13. Чек-лист инженера перед закупкой

Соберите режимы «минимум–номинал–пик» (Q, H, t), коэффициент одновременности.
Постройте кривую сети и определите H_Σ по «чистому» и «грязному» состояниям.
Выберите насос FANCY с точкой 80–110% BEP; проверьте возможность подрезки колеса.
Заложите VFD и уставку по ΔP/расходу; задайте минимальную частоту по NPSH.
Проверьте NPSH по всему диапазону и скорректируйте всасывание (диаметр, длина, подпор).
Спроектируйте N+1 (или duty/assist), авто-ротацию и сценарий отказа.
Увязка с источником холода/тепла: min-flow, ΔT, алгоритм совместного управления.
Материалы/уплотнения под среду; фильтрация на напоре с ΔP-датчиками.
Виброразвязка, компенсаторы, база; доступ к сервису и дренажам.
План ПНР: тарировка PID, карты «чистый/грязный», профили нагрузки и отчёт по кВт·ч.
