Автоматизация насосной станции — это не просто установка контроллера, датчиков. Это комплексный проект, направленный на создание интеллектуальной, саморегулирующейся сети. Это не просто «замена ручного управления на автоматическое», а фундаментальная перестройка принципов работы оборудования.

Назначение и виды насосных станций

На производстве насосные станции выполняют множество функций, определяющих их типологию:

• Станции водоснабжения обеспечивают хозяйственно-питьевое и производственное водоснабжение, поддерживая необходимое давление в сети.
• Циркуляционные используются в сетях охлаждения оборудования. Например, в металлургии, химической промышленности. Служат для поддержания температуры в технологических контурах.
• Станции перекачки сточных вод, технологических жидкостей отводят промышленные стоки на очистные сооружения, перекачивают агрессивные, вязкие или абразивные среды.
• Пожарные насосные установки находятся в постоянной готовности для обеспечения требуемого напора в противопожарном водопроводе.

Конструктивно НС могут быть с горизонтальным или вертикальным расположением насосов, с одним или несколькими насосными агрегатами (рабочие и резервные).

Цель внедрения автоматики

Автоматизация насосной станции преследует несколько ключевых целей:

1. Повышение надежности, бесперебойности работы. Исключаются ошибки оператора, такие как несвоевременный пуск/останов, неправильное переключение насосных агрегатов. При отказе рабочего насоса или падении его производительности система мгновенно (в течение 1-10 секунд) запускает резервный агрегат, не дожидаясь команды оператора. Автоматика предотвращает работу без воды («сухой ход»), приводящую к перегреву и разрушению уплотнений
2. Оптимизация энергопотребления. Насосы — одни из главных потребителей электроэнергии на предприятии. Автоматика позволяет запускать агрегаты в наиболее выгодные по тарифам часы, регулировать их производительность в соответствии с реальной потребностью, что ведет к значительной экономии.
3. Снижение эксплуатационных затрат: Автоматическое управление уменьшает необходимость в постоянном присутствии персонала, сокращает количество ремонтов за счет предотвращения аварийных режимов.
4. Повышение точности технологических процессов. Стабильное давление, расход жидкости напрямую влияют на качество продукции во многих отраслях – пищевой, фармацевтической, целлюлозно-бумажной.
5. Сбор, анализ данных. Автоматизированная система фиксирует все параметры работы, что позволяет проводить анализ, планировать техобслуживание, выявлять «узкие» места.

Компоненты системы автоматизации

Построение системы автоматизации насосной станции базируется на комплексе технических средств, в которые входят различные исполнительные механизмы, контроллеры, датчики, средства связи.

Исполнительные механизмы – сами насосные агрегаты, оснащенные частотными преобразователями (ЧП) для плавной регулировки скорости вращения двигателя, и запорно-регулирующей арматурой с электроприводами (задвижки, клапаны).

Датчики и приборы контроля собирают информацию о состоянии системы:

• Датчики давления устанавливаются на напорном коллекторе для контроля выходного давления, на всасе для контроля кавитационного запаса. Выходной сигнал 4-20 мА.
• Датчики расхода – ультразвуковые, электромагнитные (для электропроводных жидкостей), вихревые.
• Датчики уровня применяются в сборных резервуарах и емкостях. Поплавковые — простые и дешевые, ультразвуковые и радарные — более точные, не контактируют со средой.
• Датчики температуры и вибрации устанавливаются на корпусах подшипников насосов для предиктивной диагностики.

Программируемый логический контроллер (ПЛК) – «мозг» системы. Он получает сигналы от датчиков, выполняет заложенные алгоритмы, выдает управляющие команды на исполнительные механизмы.

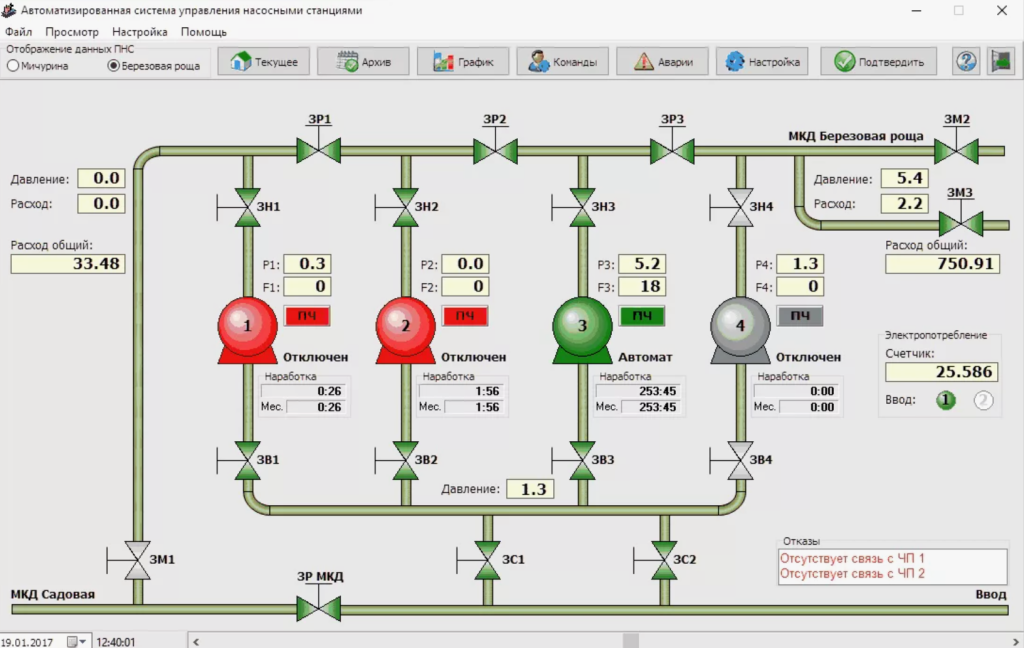

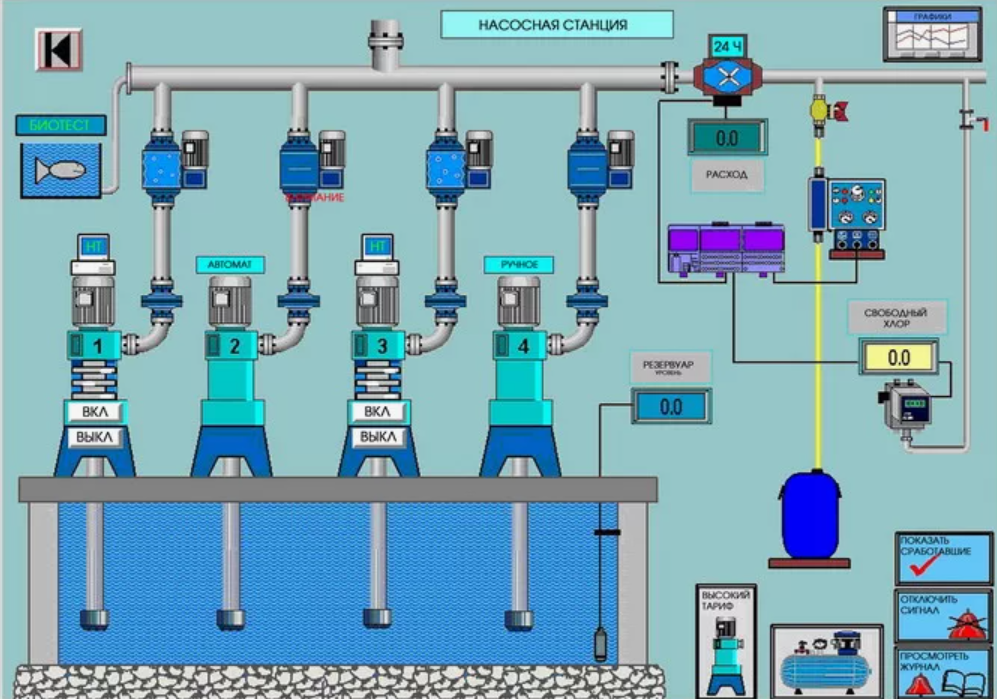

Устройства человеко-машинного интерфейса (HMI) – сенсорные панели или компьютеры с SCADA, визуализирующие технологический процесс. Они позволяют оператору задавать уставки, переключать режимы, видеть аварийные сигналы.

Промышленные сети Profinet, EtherNet/IP предназначены для высокоскоростного обмена данными между ПЛК, ЧП и HMI. Modbus TCP/RTU — как универсальный, широко поддерживаемый протокол для связи с датчиками, сторонним оборудованием.

Системы управления и алгоритмы

Основные алгоритмы управления, реализуемые ПЛК:

• ПИД-регулирование (Proportional-Integral-Derivative) – основной алгоритм для поддержания давления. Контроллер получает сигнал от датчика давления в напорном коллекторе. Если давление падает ниже уставки, ПЛК дает команду на плавный пуск аппарата через ЧП, увеличивает его обороты до тех пор, пока давление не восстановится. При наличии нескольких насосов сеть автоматически подключает или отключает агрегаты, распределяя между ними нагрузку.
• Управление по уровню используется в резервуарах-аккумуляторах или приемных емкостях. Система включает насосы при подъеме уровня, отключает при достижении заданного, предотвращая перелив или осушение.
• Ротация насосов. Для равномерного износа оборудования контроллер автоматически меняет очередность пуска насосов, делая основным тот агрегат, который проработал меньше всего.
• Защитные алгоритмы: блокировка запуска при неисправности, остановка насоса при срабатывании датчика «сухого хода», вибрации или перегрева подшипников.

Диагностика, устранение неисправностей

SCADA не только сигнализирует об аварии, но и помогает в диагностике:

• «Давление не поднимается». Система фиксирует факт, что, несмотря на работу насоса, давление не растет. Возможные причины: засорение фильтра, срабатывание обратного клапана, кавитация. Оператор получает сообщение с рекомендацией проверить фильтр-грязевик.
• «Повышенная вибрация насоса №2». Система не просто останавливает устройство, а указывает на возможную причину — разбалансировку рабочего колеса или износ подшипника, позволяя заранее подготовить необходимые запчасти для ремонта.
• «Частотный преобразователь перегружен». Система анализирует историю нагрузки и может указать на возможное заклинивание рабочего органа насоса или неверные настройки ПИД-регулятора.

Автоматика позволяет гибко переключать режимы – локальный, автоматический, дистанционный. В первом случае управление происходит с местного шкафа для проведения ремонтных, пуско-наладочных работ. Автоматический – основной режим, при котором система работает по заданным алгоритмам без участия оператора. Дистанционный вариант подразумевает управление из диспетчерского пункта предприятия.

Основные функции автоматической системы регулирования НС:

• Автоматический пуск, остановка насосов по заданному алгоритму.
• Плавное регулирование производительности с поддержанием заданного технологического параметра (давления, уровня).
• Автоматическое переключение на резервное питание, включение резервных насосов.
• Защита от аварийных режимов с индикацией причины отказа.
• Ведение журнала аварий, параметров работы.
• Ротация насосов для равномерной наработки.
• Интеграция в общезаводскую систему АСУ ТП.

Автоматизация насосной станции — это многоуровневый проект, требующий системного подхода: от корректного гидравлического расчета и выбора оборудования до написания интеллектуальных алгоритмов, интеграции в общезаводскую цифровую среду.

После внедрения ПЛК, частотников и SCADA успех проекта во многом зависит от правильного подбора гидравлики. Для глубоких резервуаров, агрессивных сред и компактных машинных залов рассмотрите погружные насосы; когда требуется высокий напор при ограниченной площади и минимальные пульсации — подойдут многоступенчатые насосы; а для универсальных технологических контуров, где важны сервисопригодность и совместимость с приводами, оптимальны консольно-моноблочные насосы. Это позволит автоматизированной станции стабильно держать уставки и снижать LCC на всём сроке службы.
